RECOSTAL^® RSH

Der RECOSTAL^®Bewehrungsanschluss, unverzichtbar im modernen Stahlbetonbau, zeichnet sich durch seinen stabilen, robusten Verwahrkasten mit hoher Formstabilität aus und garantiert durch seine spezielle Trapezprofilierung höchste Tragfähigkeit nach EC 2 in Kastenquerrichtung Der RECOSTAL^® Bewehrungsanschluss erfüllt die Anforderungen gemäß DBV-Merkblatt. Durch die zahlreichen Kombinationsmöglichkeiten können wir für jedes Detail die perfekte Sonderlösung anbieten.

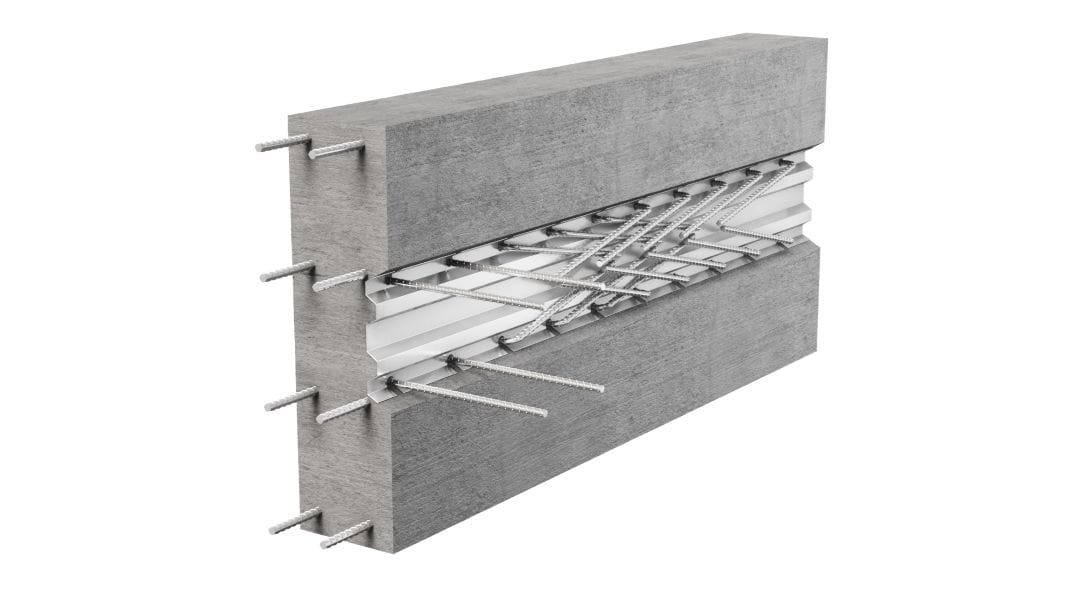

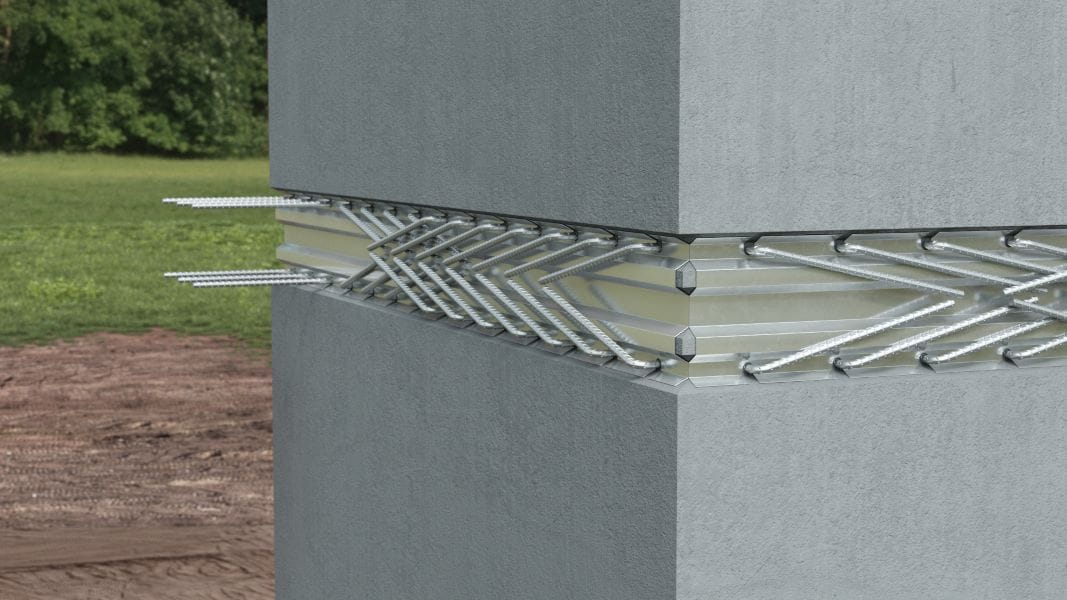

Der RECOSTAL^® Bewehrungsanschluss gewährleistet einen beschleunigten Einbau einer sicheren Verbindung von Stahlbetonbauteilen, welche in unterschiedlichen Betonierabschnitten erstellt werden. Decken, Wände oder Treppen können somit nachträglich in höchster Fugenkategorie “verzahnt” kraftschlüssig angeschlossen werden.

Die große Typenvielfalt bietet für unterschiedliche Detailsituationen den optimalen Anschluss, Sondertypen für besondere Lösungen stehen ebenfalls im Programm. Das Standardprogramm umfasst Rückbiegeanschlüsse in den Durchmessern 8, 10 und 12 mm, mit einer Elementlänge L = 1,25 m. Größere Elementlängen, Fertigung von Sondertypen und die Kombination mit Abdichtungssystemen oder ganze Projektlösungen ergänzend auf Anfrage.

Produktvorteile:

Stabiler, robuster Verwahrkasten aus verzinktem Stahlblech, formstabil

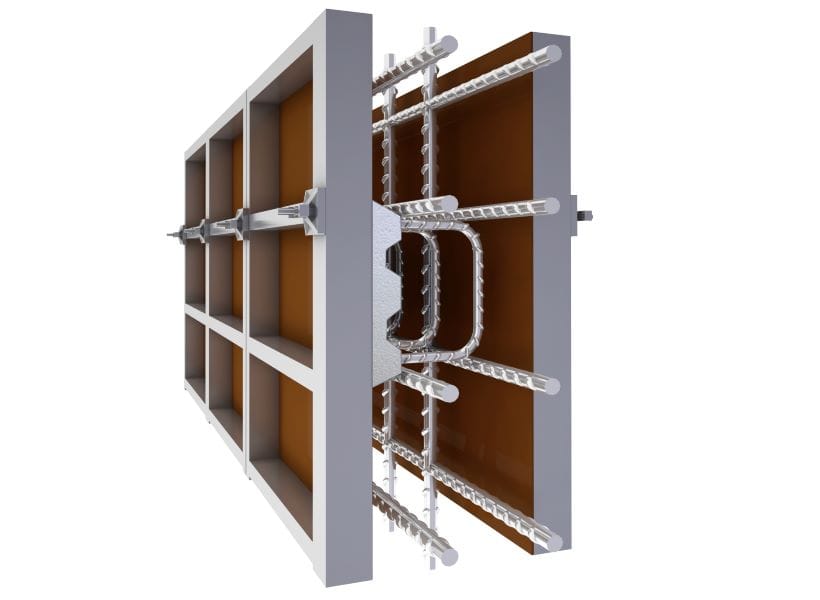

Schneller, kostengünstiger Einbau durch einfaches Annageln an der Schalung
Leichtes Entfernen des Blechdeckels aufgrund spezieller Formgebung
Trapezprofilierung des Verwahrkastens mit sehr guten Verbundeigenschaften
Abdecken aller gängigen Einbausituationen durch Kombinationsvielfalt
Spezielle Trapezprofilierung erfüllt die höchste Fugenkategorie „verzahnt“ gemäß den Anforderungen nach EC 2

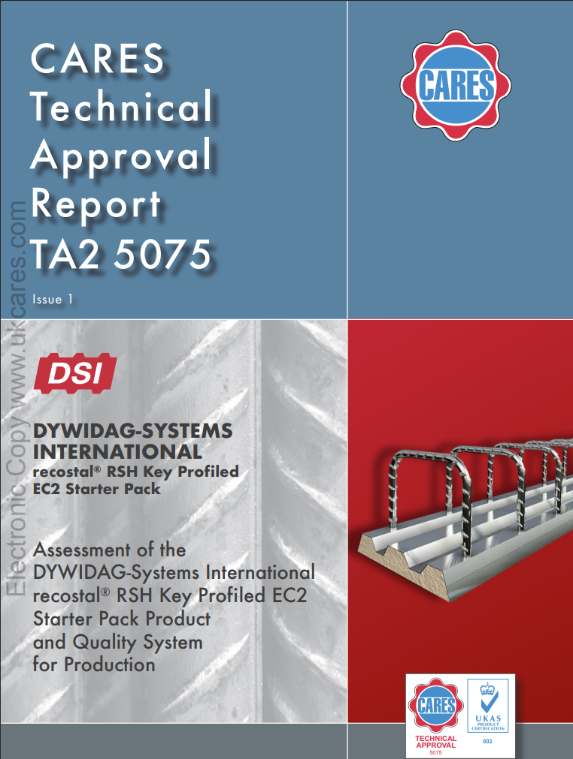

CARES Zulassung
Auf Anfrage Herstellung mit weiteren Betonstahlarten

RECOSTAL^® RSH

Diagramm

Diagramm zur Bestimmung der produktionstechnisch erforderlichen Kastenbreite bzw. max. herstellbaren L₀-Länge

Technische Daten RECOSTAL^® RSH

Standard L = 1,25 m.

Fugenkategorie "verzahnt". Das Produkt erfüllt alle Anforderungen gemäß Eurocode 2.

Typ	Bügelbreite b (cm)	Ø (mm)/s (cm)	Übergreifungslänge L₀ (cm)	Bügelhöhe h (cm )	Kastenbreite D (cm)
RSH 10	10	8/15	32	17	12
RSH 10	10	8/20	32	17	12
RSH 10	10	10/15	39	17	12
RSH 10	10	10/20	39	17	12
RSH 10	10	12/15	46	17	12
RSH 10	10	12/20	46	17	12
RSH 11	11	8/15	32	17	13
RSH 11	11	8/20	32	17	13
RSH 11	11	10/15	39	17	13
RSH 11	11	10/20	39	17	13
RSH 11	11	12/15	46	17	13
RSH 11	11	12/20	46	17	13
RSH 12	12	8/15	32	17	14
RSH 12	12	8/20	32	17	14
RSH 12	12	10/15	39	17	14
RSH 12	12	10/20	39	17	14
RSH 12	12	12/15	46	17	14
RSH 12	12	12/20	46	17	14
RSH 14	14	8/15	32	17	16
RSH 14	14	8/20	32	17	16
RSH 14	14	10/15	39	17	16
RSH 14	14	10/20	39	17	16
RSH 14	14	12/15	46	17	16
RSH 14	14	12/20	46	17	16
RSH 16	16	8/15	32	17	18
RSH 16	16	8/20	32	17	18
RSH 16	16	10/15	39	17	18
RSH 16	16	10/20	39	17	18
RSH 16	16	12/15	46	17	18
RSH 16	16	12/20	46	17	18
RSH 18	18	8/15	32	17	20
RSH 18	18	8/20	32	17	20
RSH 18	18	10/15	39	17	20
RSH 18	18	10/20	39	17	20
RSH 18	18	12/15	46	17	20
RSH 18	18	12/20	46	17	20
RSH 20	20	8/15	32	17	22
RSH 20	20	8/20	32	17	22
RSH 20	20	10/15	39	17	22
RSH 20	20	10/20	39	17	22
RSH 20	20	12/15	46	17	22
RSH 20	20	12/20	46	17	22
RSH 22	22	8/15	32	17	24
RSH 22	22	8/20	32	17	24
RSH 22	22	10/15	39	17	24
RSH 22	22	10/20	39	17	24
RSH 22	22	12/15	46	17	24
RSH 22	22	12/20	46	17	24
