Vollplatte
Vollplatte

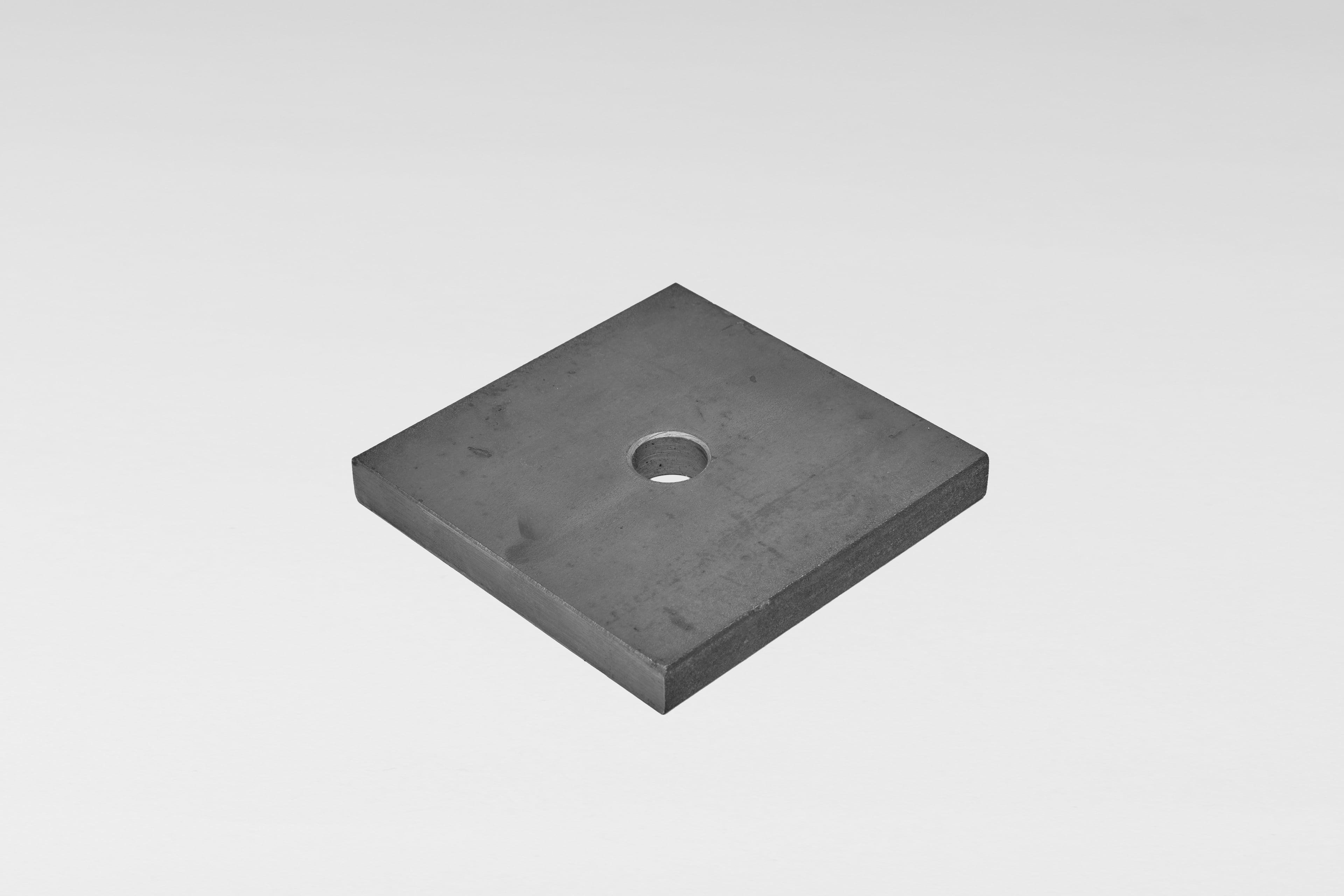

Die Vollplatte von Dywidag ist eine massive Stahlplatte, die die Kräfte von Ankern oder Muttern gleichmäßig auf die Schalung überträgt und so Stabilität während des Betonierens gewährleistet.
Produktvorteile:
Gleichmäßige Kraftverteilung auf die Schalung
Erhöhte Stabilität während des Betonierens
Robuste, langlebige Ausführung aus Stahl
Kompatibel mit verschiedenen Dywidag-Ankersystemen
In Verbindung mit einer Flügel- oder Sechskantmutter zur Lastabtragung wird die Vollplatte bei Holz- oder bei Stahlgurtungen verwendet. Die Belastbarkeit richtet sich nach der Aufstandsfläche, der zulässigen Flächenpressung und dem verwendeten Gewindestab.
Artikel-Nr. | Stab Ø [mm] | Platte* [mm] | Loch Ø [mm] | Gewicht [kg/St.] |
|---|---|---|---|---|
15 F 2122 | 15 | 120 x 120 x 15 | 20 | 1,60 |
20 F 2122 | 20 | 120 x 120 x 20 | 25 | 2,15 |
26 E 2122 | 26,5 | 150 x 120 x 30 | 32 | 4,00 |
* Weitere Größen auf Anfrage erhältlich
Alle Vollplatten auch verzinkt erhältlich > Artikel Nr. …/V (Beispiel: 15 F 2122/V)
Sicherheitshinweis
Ein sachgemäßer Gebrauch von Schalungsankern und Zubehör ist erforderlich, um Unfälle und Fehlfunktionen zu verhindern. Alle Produkte sind für die temporäre Anwendung durch qualifizierte und erfahrene Arbeitskräfte gedacht. Die Verantwortung für die regelmäßige Kontrolle von Arbeitsgeräten in Bezug auf Abnutzungserscheinungen und für den Austausch abgenutzter Geräteteile liegt beim Anwender. Ein unsachgemäßer Gebrauch des Schalungsankersystems kann Arbeitskräfte in extreme Gefahr bringen und schwere Verletzungen oder den Tod nach sich ziehen.
