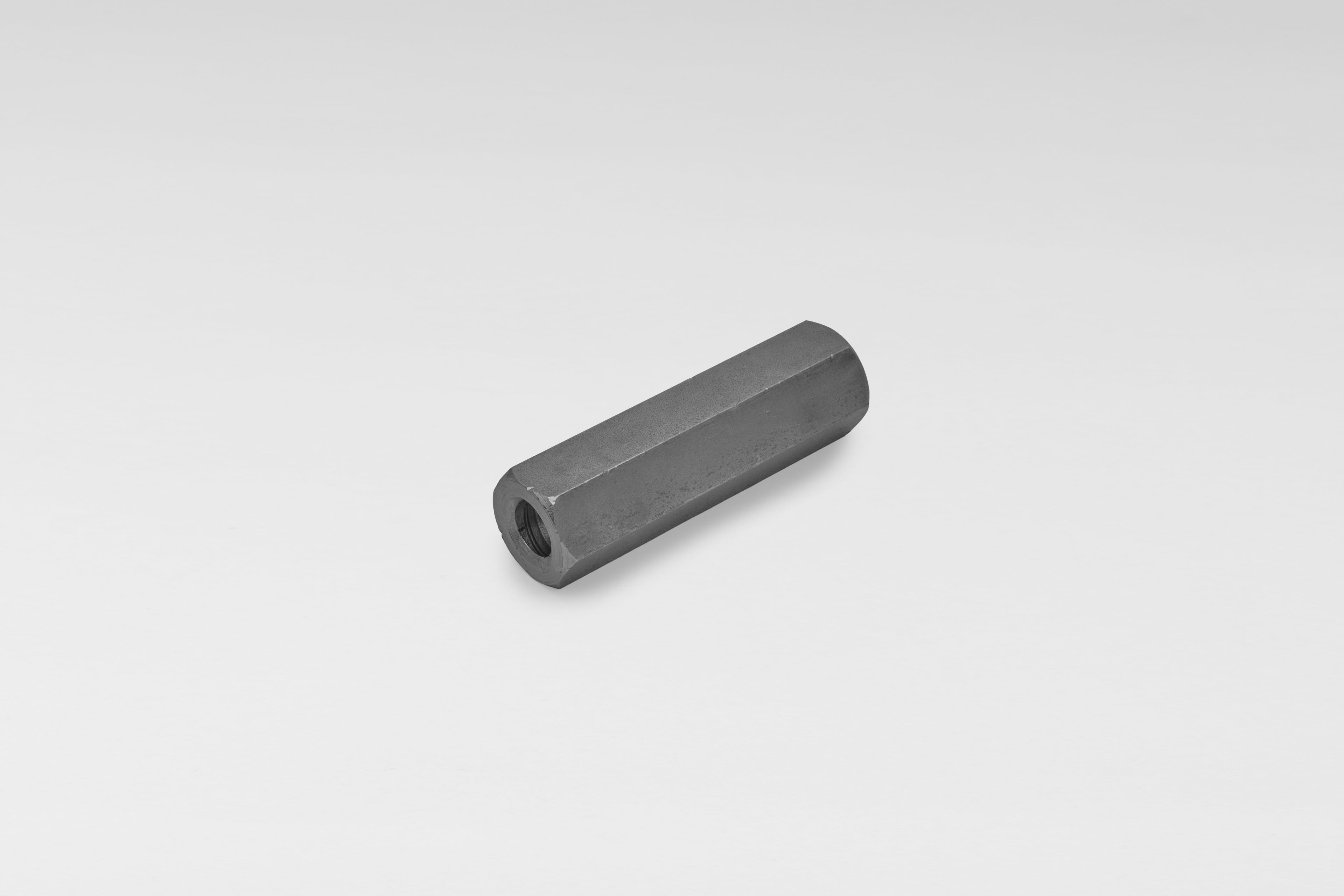

Verbindungsmuffe, sechskant
Verbindungsmuffe, sechskant
Die Sechskant-Verbindungsmuffe von Dywidag verbindet zwei Ankerstäbe zuverlässig miteinander und ermöglicht so eine verlängerbare Montage. Sie gewährleistet eine stabile Verbindung und gleichmäßige Kraftübertragung während des Betonierens.
Produktvorteile:
Sichere Verbindung von Ankerstäben
Gleichmäßige Kraftübertragung
Einfache und schnelle Montage
Kompatibel mit Dywidag-Ankersystemen
Artikel-Nr. | Stab Ø [mm] | Länge [mm] | SW [mm] | Gewicht [kg/St.] |
|---|---|---|---|---|
15 F 2002/901) | 15 | 90 | 30 | 0,40 |
15 F 3005 | 15 | 105 | 30 | 0,45 |
20 F 3005 | 20 | 130 | 36 | 0,74 |
26 E 3005/1202) | 26,5 | 120 | 46 | 1,10 |
26 E 3005/150 | 26,5 | 150 | 46 | 1,38 |
1) Tragkraft von 15 F 2002/90: 80 kN
2) Tragkraft von 26 E 3005/120: 200 kN
Einschraublänge ist garantiert durch Anschlagbolzen. Alle Verbindungsmuffen auch verzinkt erhältlich > Artikel Nr. …/V (Beispiel: 15 F 3005/V)
Sicherheitshinweis
Ein sachgemäßer Gebrauch von Schalungsankern und Zubehör ist erforderlich, um Unfälle und Fehlfunktionen zu verhindern. Alle Produkte sind für die temporäre Anwendung durch qualifizierte und erfahrene Arbeitskräfte gedacht. Die Verantwortung für die regelmäßige Kontrolle von Arbeitsgeräten in Bezug auf Abnutzungserscheinungen und für den Austausch abgenutzter Geräteteile liegt beim Anwender. Ein unsachgemäßer Gebrauch des Schalungsankersystems kann Arbeitskräfte in extreme Gefahr bringen und schwere Verletzungen oder den Tod nach sich ziehen.
