Pętla Kotwiąca

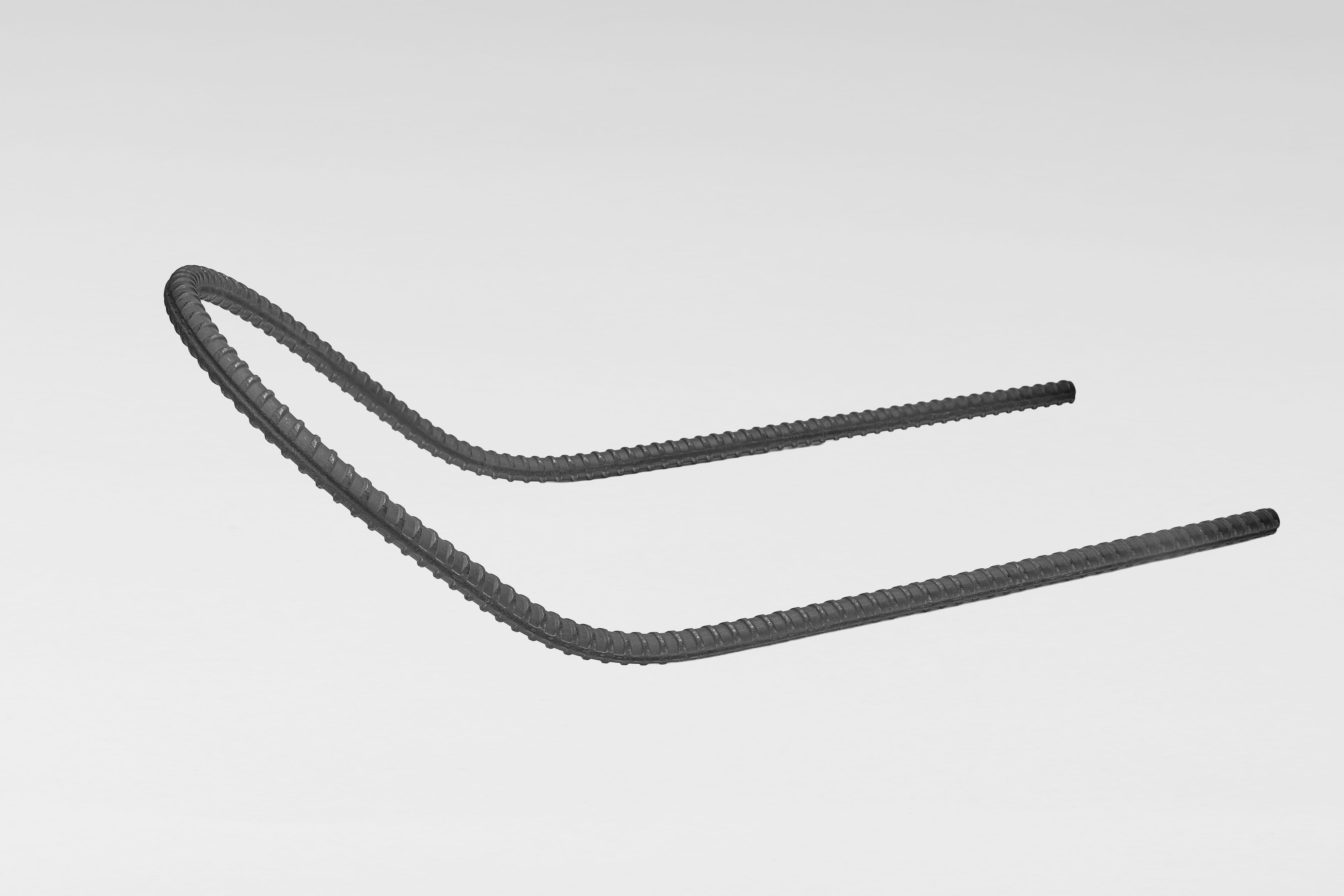

Pętle kotwiące DYWIDAG® to stalowe elementy tworzące zamkniętą, wygiętą pętlę, które są trwale osadzane w betonie w celu zapewnienia pewnego i bezpiecznego zakotwienia szalunków jednostronnych, deskowań wznoszących oraz innych elementów wymagających stabilnego mocowania.
Pętle kotwiące wykorzystuje się wszędzie tam, gdzie konieczne jest:
zakotwienie szalunków jednostronnych, bez możliwości wykonania tradycyjnych ściągów przelotowych,
mocowanie deskowań wznoszących, np. w budowie ścian wysokich,
zakotwienie ram podporowych pod kątem 45°, co potwierdza dokumentacja producenta (np. dla konstrukcji wsporczych).
W praktyce są to kluczowe elementy dla:
ścian przy istniejących obiektach,
konstrukcji monolitycznych,
form jednostronnych w miejscach wymagających dużej sztywności i bezpieczeństwa.
Korzyści:
Wysoka nośność i bezpieczeństwo - pętla kotwiąca stanowi mocny, żelbetowy punkt oparcia, idealny dla ciężkich lub jednostronnych szalunków,
Zgodność z systemem DYWIDAG® - współpracuje z głowicami kotwiącymi (Shebolt), stożkami, płytami dociskowymi i innymi elementami systemu,
Możliwość zakotwienia elementów pod kątem 45° co umożliwia stabilne podparcie systemów wsporczych i konstrukcji pionowych,
Prosty montaż i wysoka trwałość - po zamontowaniu pętla jest całkowicie zatopiona w betonie, nie wymaga obsługi i gwarantuje długotrwałą pracę bez utraty właściwości.
Pętle kotwiące są osadzane w betonie w celu zakotwienia szalunków jednostronnych, deskowań wznoszących i do innych zastosowań.
Nr produktu | Pręta Ø [mm] | Długość [mm] | Długość [mm] | Waga [kg/szt.] |
|---|---|---|---|---|
15 FS 3076 | 15 | 550 | 230 | 2,25 |
15 FA 3076 | 15 | 550 | 230 | 2,16 |
20 FS 3076 | 20 | 600 | 300 | 4,19 |
20 FA 3076 | 20 | 600 | 300 | 4,04 |
26 ES 3076 | 26,5 | 800 | 400 | 9,71 |
Do kotwienia ram usztywniających pod kątem 45°.
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
