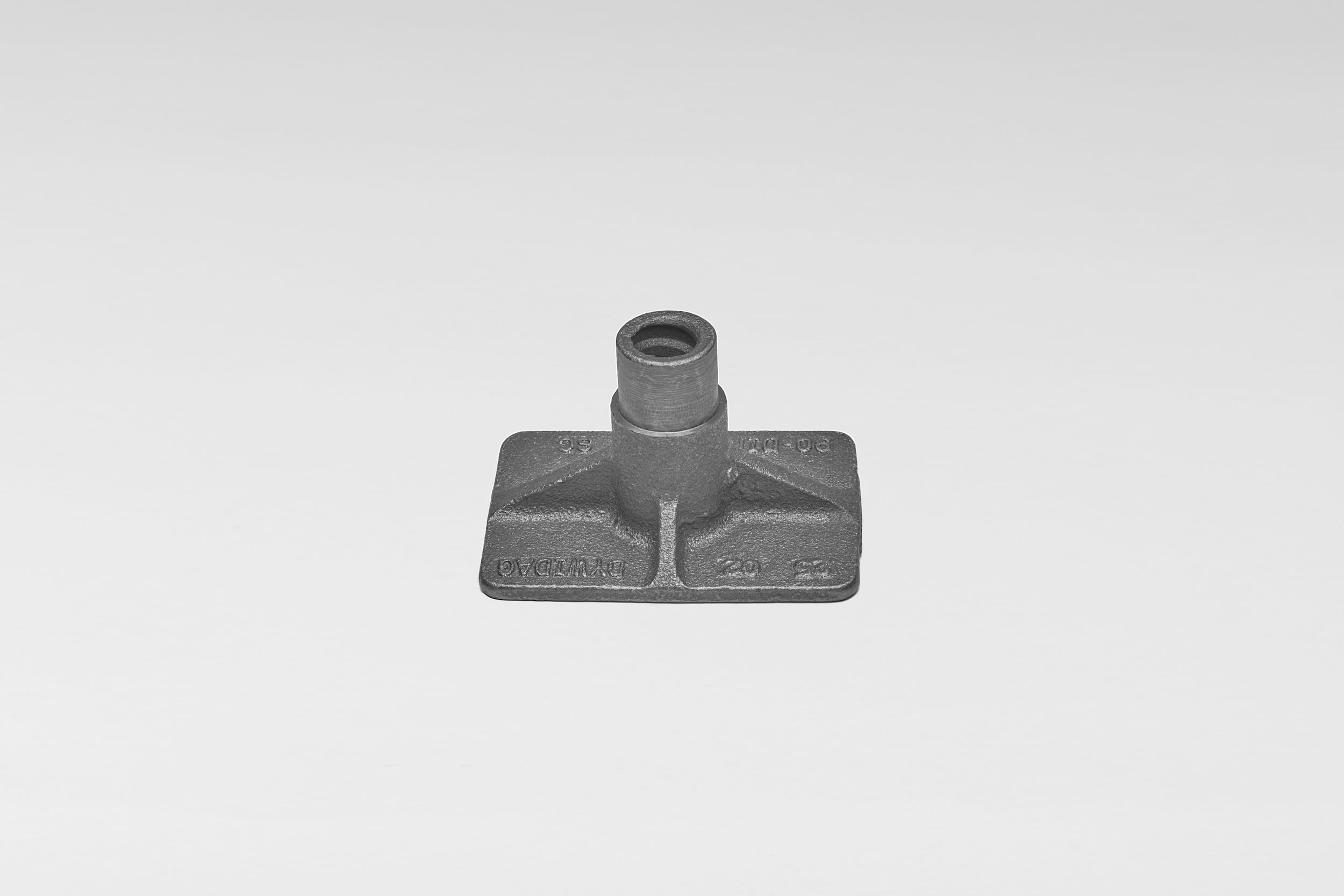

Kotwa mocująca/ tuleja szalunkowa/ płyta kotwiąca
Do zbrojeń betonowych. Można je przybić do poszycia szalunku w dowolnym miejscu za pomocą dybli gwoździowych w stopie PE lub w zaślepce, punkt ten jest niezależny od istniejących otworów kotwiących, a poszycie szalunku nie musi być perforowane. Okrągłe kotwy mocujące (20+26,5 mm) należy montować płaską stroną do dołu, aby osiągnąć wyższe wartości wyciągnięcia przy większym stożku. Rzeczywiste wartości maksymalnej siły wyciągającej zależą od wielu czynników, dlatego zalecamy, aby zawsze przeprowadzać próby na placu budowy.
Nr produktu | Ø pręta [mm] | Rozmiar płytki [mm] | Wysokość [mm] | Waga [kg/szt.] |
|---|---|---|---|---|
15 F 3074 | 15 | 100 x 70 | 60 | 0,52 |

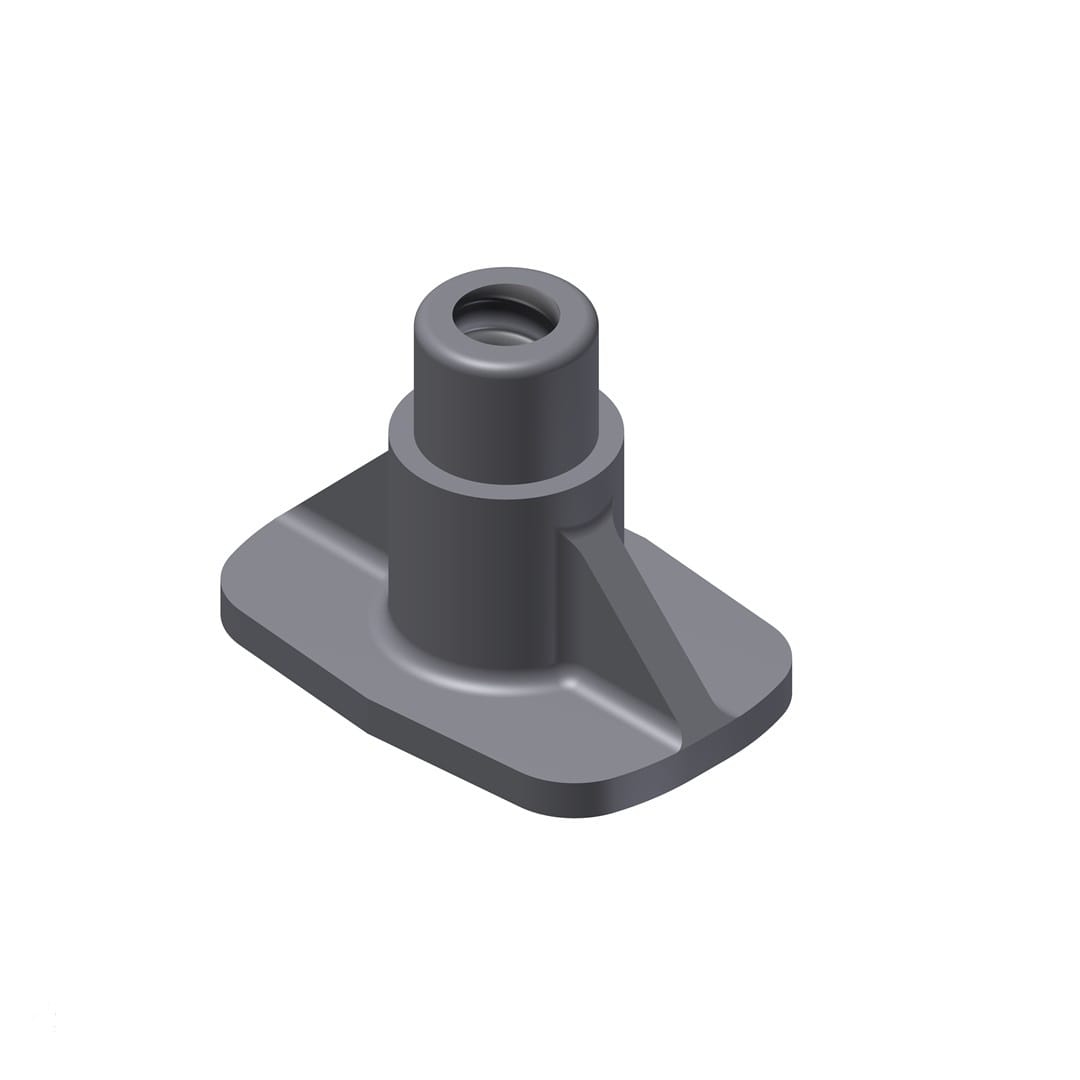

15 F 3174 | 15 | 80 x 55 | 60 | 0,45 |

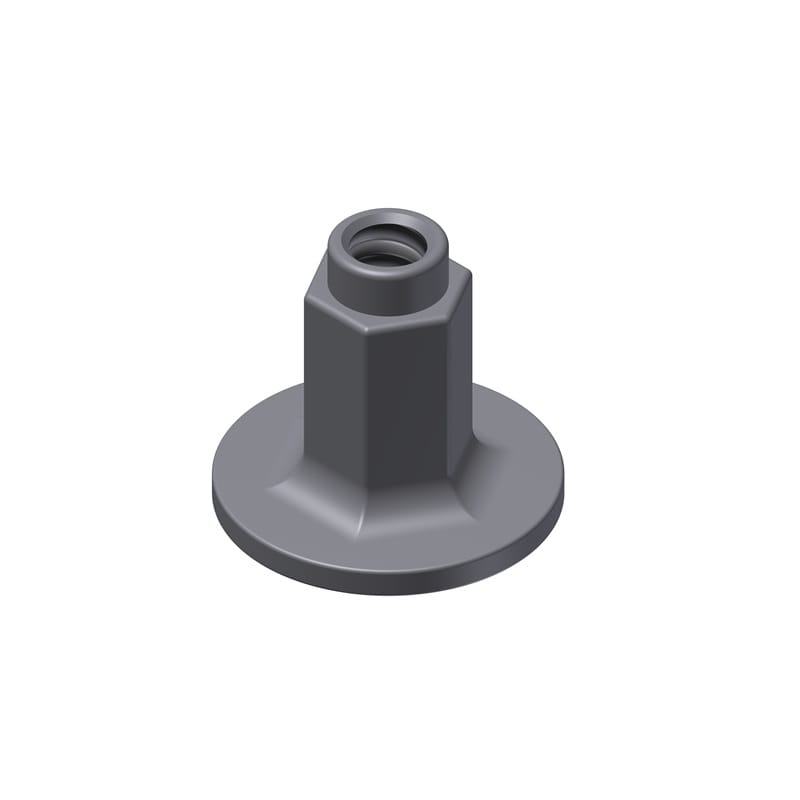

20 F 3074 | 20 | Ø 90 | 80 | 0,85 |

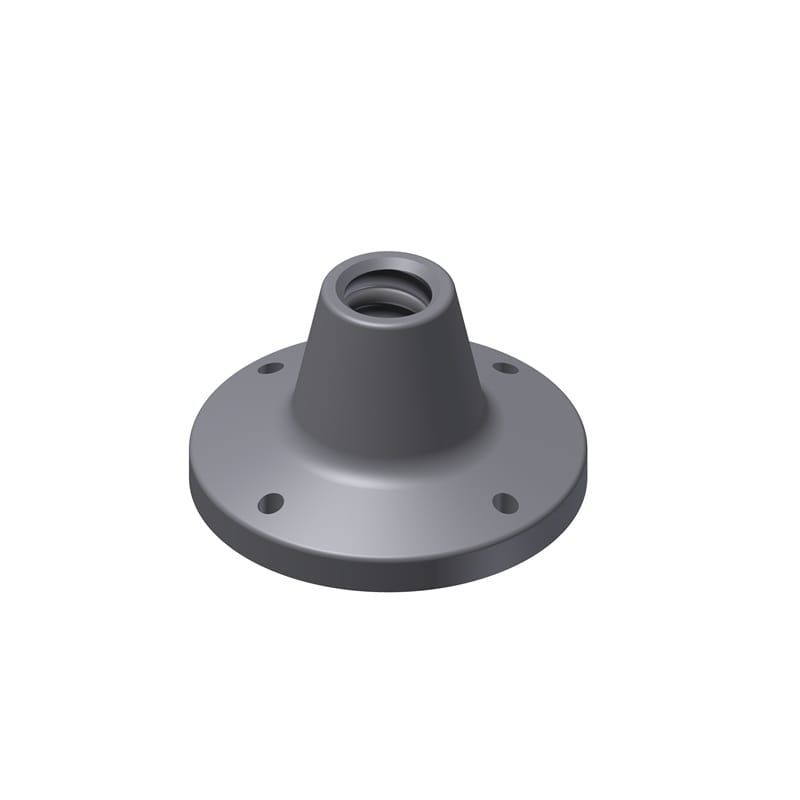

26 E 3074 | 26,5 | Ø 120 | 70 | 1,9 |

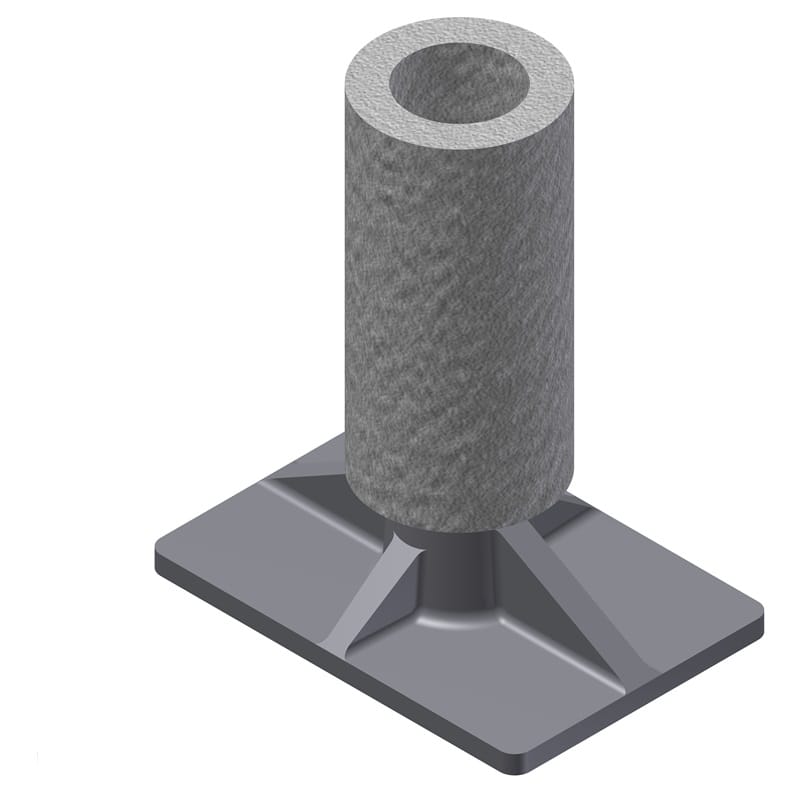

Kotwa mocująca z betonowym kołnierzem/rękawem. 1) |
|
|
|
|
15 F 3074/S | 15 | 100 x 70 | 60 | 0,65 |
1) W komplecie z dyblem gwoździowym i zaślepką, głębokość montażu = 125 mm (rzut)
15 F 3074 i 15 F 3174 są montowane za pomocą stopy PE.
20 F 3074 i 26 E 3074 są montowane za pomocą stożków.
O szczegóły i specyfikacje prosimy pytać przedstawicieli DYWIDAG
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
