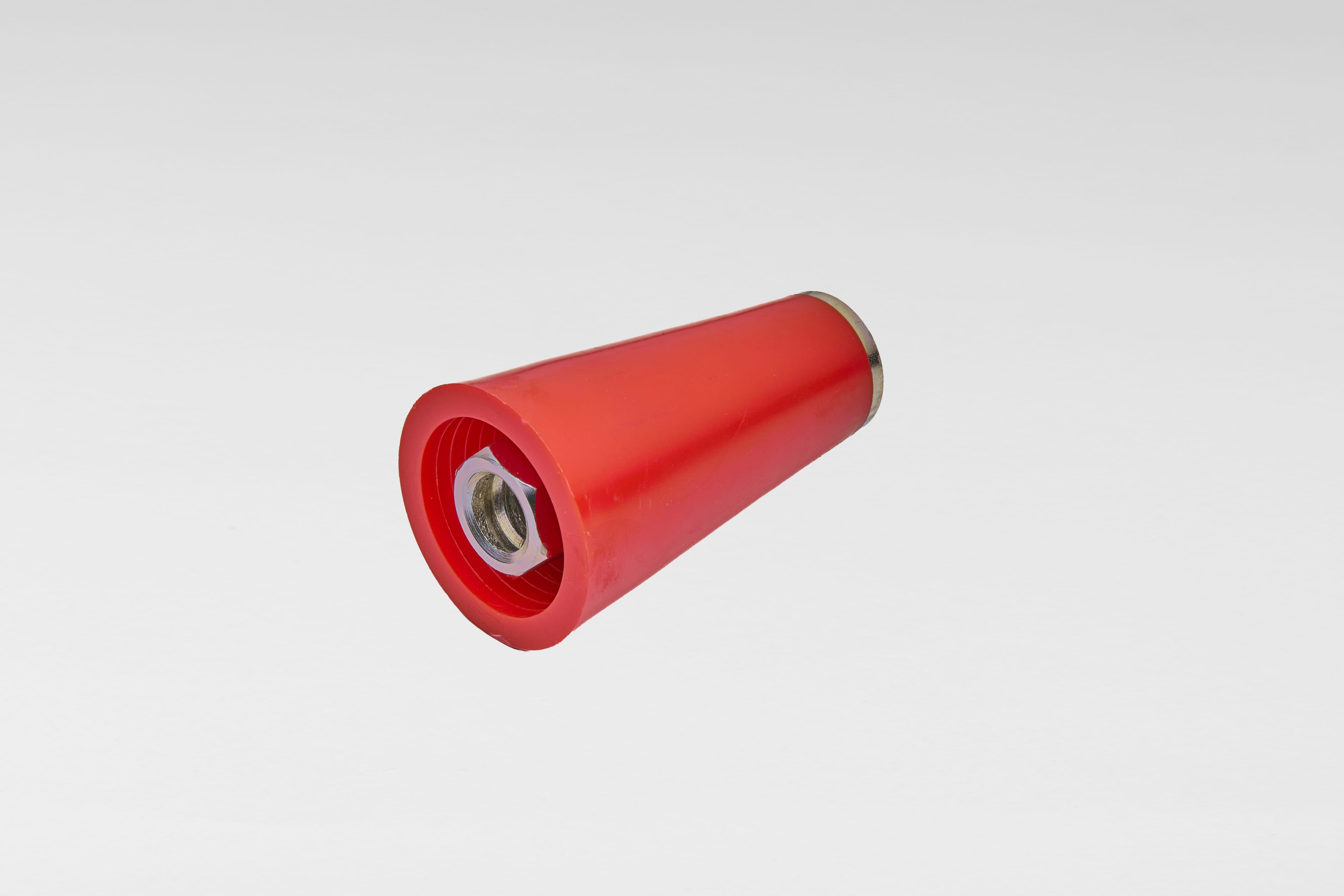

Stożek stalowo-plastikowy
Stożek stalowo-plastikowy to specjalistyczny stożek dystansowy stosowany w systemach szalunkowych DYWIDAG, przeznaczony do odstępowania form i przenoszenia obciążeń pomiędzy nimi. Łączy w sobie wytrzymałość stalowego rdzenia oraz zalety plastikowej powłoki, dzięki czemu stanowi lżejszą i łatwiejszą w demontażu alternatywę dla tradycyjnych stożków stalowych. Stożek stalowo-plastikowy można łatwiej wyjąć z szalunku ze względu na większe nachylenie stożka i plastikową osłonę. Ponadto, pozostały otwór można znacznie lepiej i łatwiej zamknąć za pomocą pasującego korka betonowego.
Korzyści:
Stalowy rdzeń o pełnej wytrzymałości - rdzeń w całości wykonany ze stali zapewnia identyczną nośność jak klasyczny stożek stalowy, dzięki czemu może być stosowany w tych samych warunkach obciążeniowych,
Plastikowa powłoka ułatwiająca rozszalowanie - stożek pokryty jest tworzywem sztucznym, co w połączeniu z większym kątem stożka umożliwia znacznie łatwiejsze wyjęcie go z formy. To szczególnie ważne przy betonach o wysokiej przyczepności oraz w szalunkach wielokrotnego użytku,
Łatwe i estetyczne zamknięcie otworu - po wyjęciu stożka pozostaje otwór o czystych krawędziach, który można łatwo i szczelnie zamknąć dopasowanym betonowym korkiem, co poprawia estetykę i szczelność powierzchni betonowej,
Kompatybilność z systemem ściągów szalunkowych DYWIDAG® - stożek dostępny jest w wersjach dla prętów 15 mm, 20 mm i 26,5 mm, dzięki czemu idealnie współpracuje z całym systemem DYWIDAG®.
Łatwy demontaż przy użyciu klucza sześciokątnego - każdy stożek posiada zintegrowane gniazdo pod klucz sześciokątny (hex), co umożliwia bezproblemowe wykręcenie elementu nawet po ciężkich betonowaniach.
Stożek stalowo-plastikowy z rdzeniem stalowym jest alternatywą dla stożków stalowych. Jego zakres zastosowania i nośność są identyczne jak w przypadku stożków stalowych.
Nr produktu | Pręta Ø [mm] | Ø1/Ø21) [mm] | Długość [mm] | Hex [mm] | C2) [mm] | Waga [kg/szt.] |
|---|---|---|---|---|---|---|
15 F 3037 | 15 | 40/60 | 100 | 27 | 50 | 0,45 |
20 F 3037 | 20 | 43/71 | 125 | 32 | 65 | 0,8 |
26 E 3037 | 26,5 | 57/103 | 135 | 46 | 70 | 1,67 |
1) Ø1 = średnica dolnego stożka;
Ø2 = średnica górnego stożka
2) C = pokrycie betonowe Składa się z galwanizowanego stalowego połączenia przegubowego z plastikową osłoną.
Do demontażu należy użyć klucza imbusowego... F 7044
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
