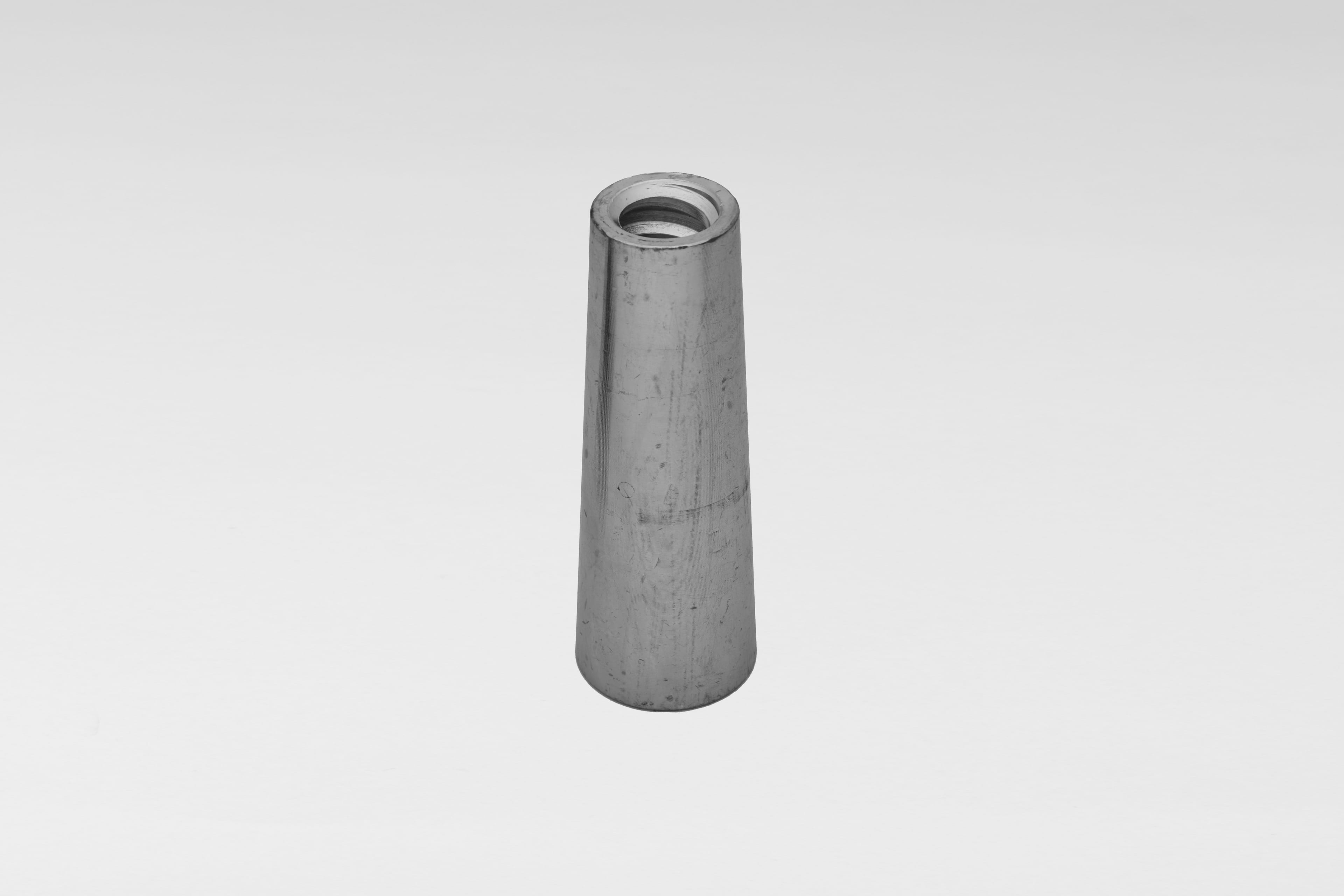

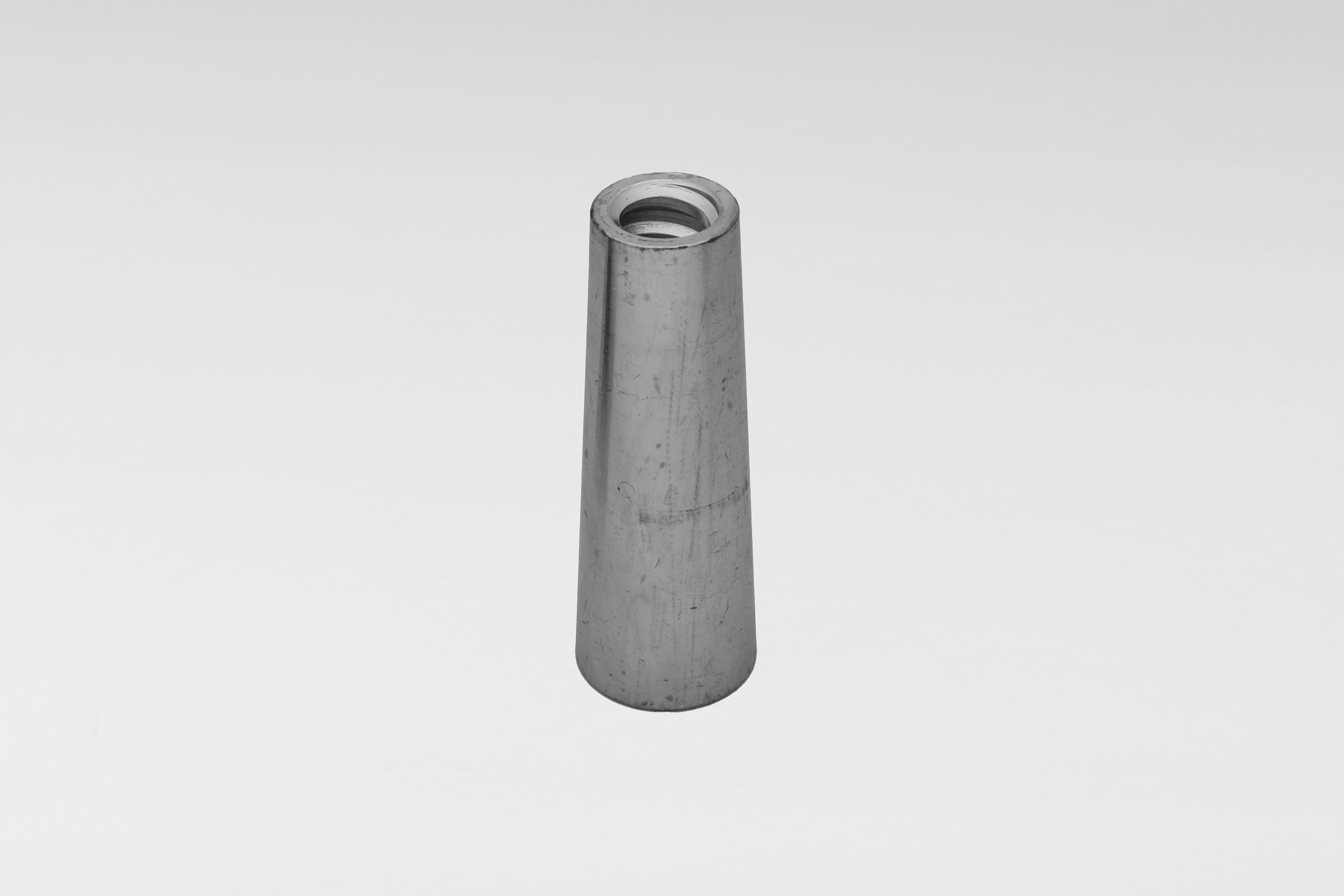

Stożek pozycjonujący
Cones for Climbing Formwork
Stożki pozycjonujące służą do tworzenia punktów zaczepienia dla szalunków wznoszących, wsporników lub podobnych konstrukcji.
Korzyści:
Swobodne pozycjonowanie punktów montażowych - stożki można przybić od wewnątrz w dowolnym miejscu poszycia szalunkowego dzięki metalowej lub plastikowej płycie gwoździowej, co pozwala całkowicie uniezależnić się od istniejących otworów kotwiących. Dzięki temu wykonawca może ustawiać mocowania dokładnie tam, gdzie są potrzebne, bez żadnych ograniczeń.
Brak konieczności perforowania poszycia szalunku, ponieważ stożki montowane są od wewnętrznej strony, poszycie nie wymaga wiercenia dodatkowych otworów, co ogranicza uszkodzenia deskowania i wydłuża jego żywotność.
Możliwość usztywnienia różnymi typami kotew - do stabilizacji stożków można użyć kotwy falistej, halowej lub pętli kotwiącej, co zapewnia wysoką sztywność i umożliwia dobór rozwiązania do konkretnych warunków technicznych.
Elastyczne wykorzystanie po demontażu szalunku - po zdjęciu szalunku i odkręceniu płyty gwoździowej można zamocować wsporniki przy użyciu śruby metrycznej, albo wymienić stożek pozycjonujący na stożek do szalunków wznoszących, który również pozwala na montaż wsporników. To znacząco zwiększa funkcjonalność jednego punktu montażowego.
Łatwe odkręcanie dzięki dedykowanym tulejom PE - oferowane tuleje PE ułatwiają odkręcanie stożków pozycjonujących, co skraca czas pracy i zmniejsza ryzyko uszkodzeń elementów.
Szerokie zastosowanie w systemach szalunków wznoszących - stożki służą do tworzenia punktów zaczepienia dla szalunków wznoszących, wsporników i podobnych konstrukcji, co czyni je uniwersalnym elementem w procesie wznoszenia ścian.
Ponieważ stożki pozycjonujące można przybić od wewnątrz do każdej wolnej przestrzeni na poszyciu szalunkowym dzięki metalowej lub plastikowej płycie gwoździowej, punkt jest niezależny od istniejących otworów kotwiących, a poszycie szalunkowe nie musi być perforowane. Do usztywnienia stożków pozycjonujących można użyć kotwy falistej, halowej lub pętli kotwiącej. Po rozebraniu szalunku i odkręceniu płyty gwoździowej można zamocować wsporniki za pomocą śruby metrycznej lub wymienić stożek pozycjonujący na stożek do szalunków wznoszących, do którego można zamocować wsporniki. Oferujemy dopasowane tuleje PE ułatwiające odkręcanie stożków pozycjonujących.
Nr produktu | Kotwa [mm] | Ø1/Ø21) [mm] | Długość [mm] | Zakres Otworu [mm] | C2) [mm] | Waga [kg/szt.] |
|---|---|---|---|---|---|---|
15 F 3073 | 15F/M24 | 30/43 | 100 | 18 | 50 | 0,6 |
20 F 3073 | 20F/M27 | 33/46 | 130 | 20 | 65 | 0,78 |
26 E 3073 | 26E/M33 | 40/54 | 150 | 24 | 75 | 1,24 |
1) Ø1 = średnica dolnego stożka;
Ø2 = średnica górnego stożka
2) C = Pokrywa betonowa, wszystkie stożki są ocynkowane
Stożki pozycjonujące zakłada się przed betonowaniem.
Do demontażu należy użyć klucza nasadowego F 7045
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
