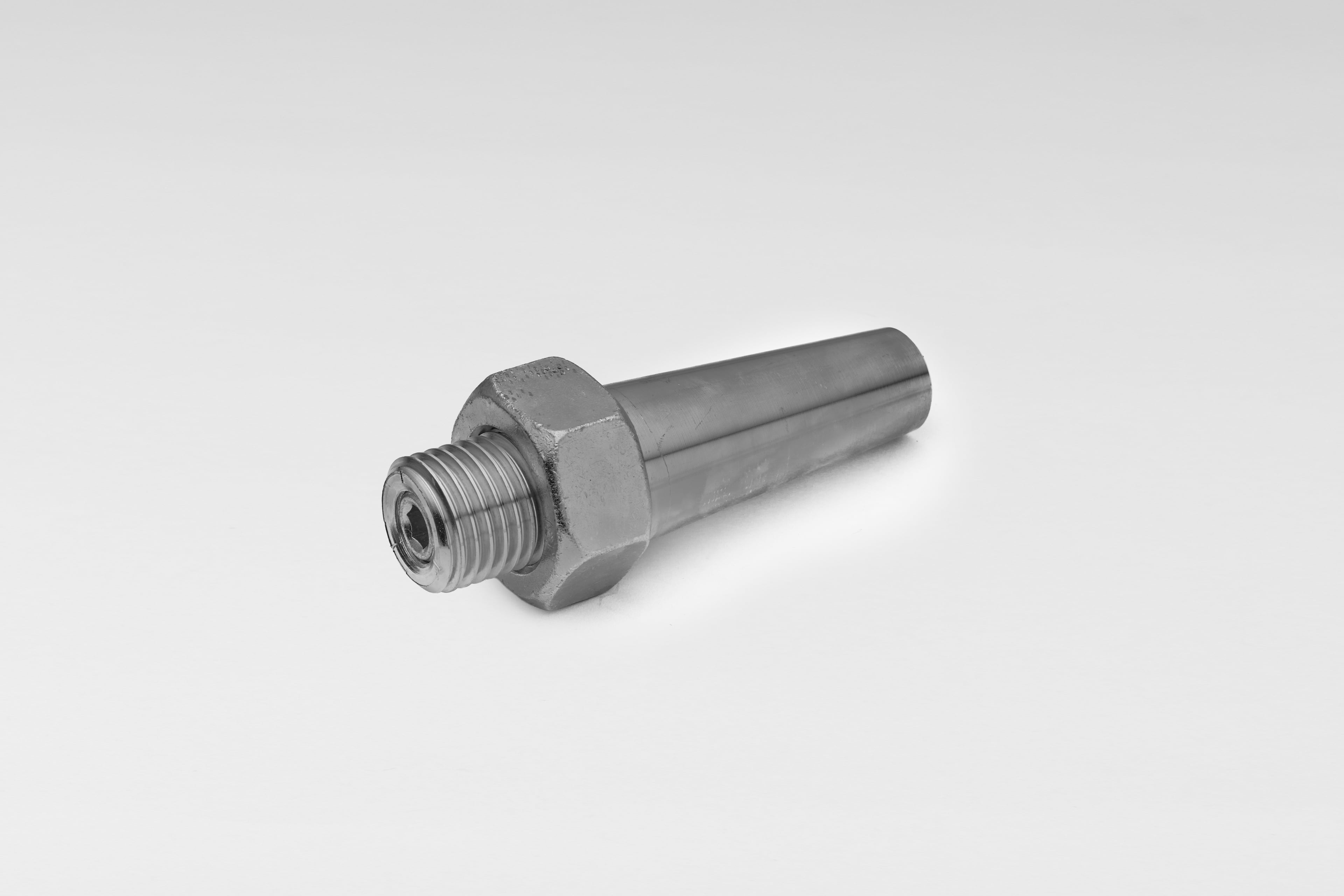

Stożek do szalunków wznoszących
Stożki do szalunków wznoszących DYWIDAG są elementami stosowanymi wszędzie tam, gdzie w konstrukcji mogą pojawiać się specjalne siły boczne i ścinające, których ani pręty gwintowane, ani sam beton nie są w stanie bezpiecznie przejąć. W takich przypadkach siły te muszą zostać odprowadzone i przejęte przez specjalny stożek, który pełni rolę nośnego elementu rozpraszającego obciążenia. Stożki te zastępują stożki pozycjonujące po rozebraniu szalunku, tworząc w elemencie punkt kotwiący zdolny do przenoszenia znacznie wyższych obciążeń. Alternatywnie mogą pracować w systemie hybrydowym — stożek pozycjonujący + śruba metryczna odpowiednio dobrana pod względem długości i gatunku.Stożki wykonane są ze stali, są ocynkowane, wyposażone w odpowiednie gniazdo (sześciokątne lub kwadratowe, zależnie od modelu) i muszą zostać usunięte po zakończeniu prac.
Korzyści:
Skuteczne przejmowanie sił ścinających i bocznych Stożki są zaprojektowane specjalnie do przenoszenia sił, których beton lub pręt gwintowany nie jest w stanie przejąć, co zapewnia bezpieczeństwo konstrukcji w strefach obciążonych bocznie.
Możliwość zastąpienia stożka pozycjonującego po rozbiórce szalunku Po demontażu deskowania stożek pozycjonujący można szybko wymienić na stożek wznoszący, dzięki czemu punkt kotwiący nadal pozostaje w pełni funkcjonalny i odporny na obciążenia.
Wysoka nośność przy kompaktowych wymiarach
W zależności od modelu stożki przenoszą 30, 40 lub 50 mm obciążenia ścinającego, co pozwala dopasować element do wymagań projektowych bez nadmiernego zwiększania masy czy objętości elementu.
Kompatybilność z systemem stożków pozycjonujących DYWIDAG
Stożki mogą pracować w systemie stożek pozycjonujący → stożek wznoszący lub stożek pozycjonujący + śruba metryczna, co daje pełną elastyczność podczas prac montażowych.
Trwałość i odporność na warunki budowlane Stożki są wykonane ze stali i ocynkowane, co zabezpiecza je przed korozją i zapewnia ich niezawodność nawet przy długotrwałym kontakcie z betonem i wilgocią.
Intuicyjny montaż i demontaż
Modele wyposażone są w gniazda sześciokątne lub kwadratowe (10 lub 13 mm), dzięki czemu montaż i demontaż odbywa się szybko, z użyciem standardowych narzędzi.
Ponieważ ani pręty gwintowane, ani beton nie są w stanie przejąć specjalnych sił ścinających/bocznych, które mogą wystąpić na przykład podczas stosowania szalunków wznoszących, siły te muszą być odchylane za pomocą specjalnych stożków. Stożki te służą do zastąpienia stożków pozycjonujących po rozebraniu szalunku. Alternatywnie, stożki pozycjonujące można stosować w połączeniu ze śrubami z gwintem metrycznym dopasowanymi pod względem długości i gatunku.
Nr produktu | Ø1/Ø21) [mm] | Długość 2) [mm] | Hex [mm] | Wysokość 3) [mm] | Obciążenie Ścinające 4) [mm] | Waga [kg/szt.] |
|---|---|---|---|---|---|---|
15 F 3038 | 30/43 | 155 | 55 | 35 | 30 | 1,28 |
20 F 3038 | 33/46 | 185 | 55 | 35 | 40 | 1,5 |
26 E 3038 | 40/54 | 210 | 55 | 35 | 50 | 2,5 |
1) Ø1 = średnica dolnego stożka;
Ø2 = średnica górnego stożka
2) Długość: długość = długość całkowita, długość stożka odpowiada długości konektora pozycjonującego
4) Przy wytrzymałości betonu co najmniej 10 N/mm2
Montaż/ demontaż:
15 = gniazdo sześciokątne, 10 mm
20 = gniazdo kwadratowe, 13 mm
26 = gniazdo kwadratowe, 13 mm
Ocynkowane, stożek do sił ścinających, pozycjonowanie Stożek musi zostać usunięty
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
