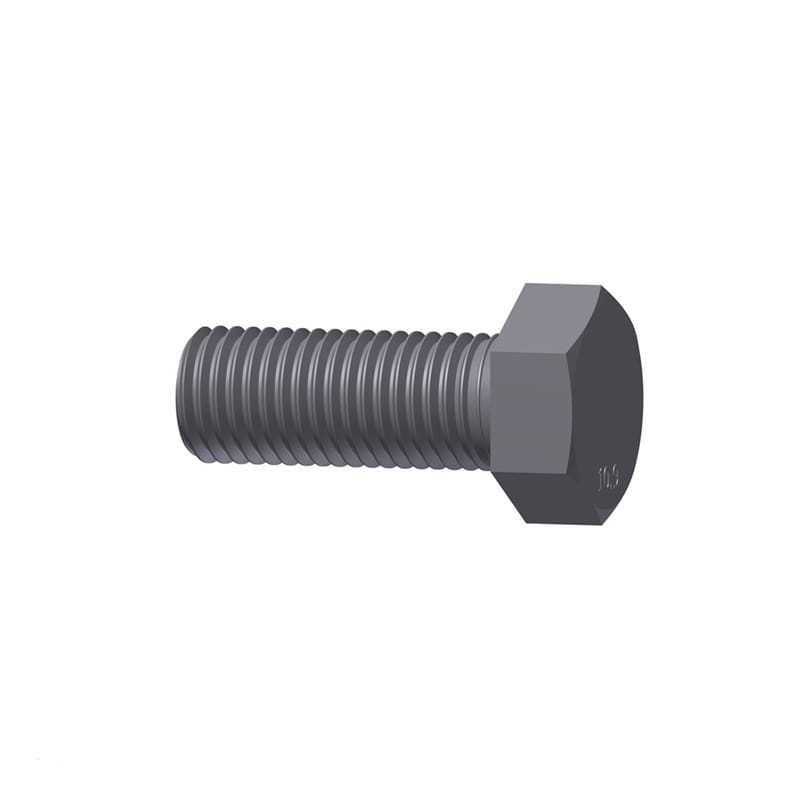

Śruba sześciokątna
Śruba sześciokątna DYWIDAG jest wkręcana jest w stożek pozycjonujący, który pozostaje w betonie i przejmuje obciążenia ścinające. To alternatywne rozwiązanie dla stożków do szalunków wznoszących.
Korzyści:
Przenoszenie obciążeń ścinających bez konieczności stosowania stożka wznoszącego Śruba sześciokątna wkręcana jest bezpośrednio w stożek pozycjonujący, który pozostaje w betonie i przejmuje obciążenia ścinające – dokładnie tę samą funkcję, którą w standardowym systemie pełni stożek do szalunków wznoszących.
Uproszczony montaż — mniej elementów w systemie Zamiast zdejmować stożek pozycjonujący i zastępować go stożkiem wznoszącym, wystarczy wkręcić śrubę metryczną. To oznacza mniej operacji montażowych, szybsze przejście do kolejnych etapów prac, mniejszą liczbę elementów do magazynowania i logistyki.
Tańsza alternatywa dla stożków wznoszących W wielu zastosowaniach śruba + stożek pozycjonujący eliminują konieczność zakupu dodatkowego stożka wznoszącego, co obniża koszty materiałowe.
Zachowanie pełnej funkcjonalności punktu kotwienia Stożek pozycjonujący pozostaje w betonie, dlatego śruba sześciokątna zapewnia stabilne zakotwienie, przejmuje obciążenia boczne/ścinające oraz umożliwia dalszy montaż wsporników lub elementów systemowych.
Większa elastyczność systemu Rozwiązanie można dopasować parametrami takimi jak: długość śruby, gatunek stali, typ obciążenia. Dzięki temu punkt kotwienia może być zoptymalizowany bez zmiany podstawowego elementu w betonie.
Zmniejszone ryzyko błędów wykonawczych Brak konieczności wymiany stożków po rozbiórce szalunku minimalizuje ryzyko: niewłaściwego osadzenia nowego stożka, niedokładnego dopasowania elementów, uszkodzeń podczas wymiany.
Stabilność i powtarzalność połączenia Śruba sześciokątna daje pewne i powtarzalne połączenie mechaniczne, łatwe do kontrolowania momentem dokręcenia — co jest trudniejsze przy wymianie całego stożka.
Nr produktu | Kotwa [mm] | Długość [mm] | Rozmiar klucza [mm] | Materiał [mm] | Waga [kg/szt.] |
|---|---|---|---|---|---|
15 F 3073/S | M 24 | 1) | 36 | 10,9 | 1) |
20 F 3073/S | M 27 | 1) | 41 | 10,9 | 1) |
26 E 3073/S | M 33 | 1) | 50 | 10,9 | 1) |
1) Długość wg wymagań klienta, standardowe długości: M 24 = 60/80 mm, M 27 = 60/80 mm, M 33 = 100 mm
Śruba sześciokątna jest wkręcana w stożek pozycjonujący, który pozostaje w betonie i przejmuje obciążenia ścinające (alternatywne rozwiązanie dla stożków do szalunków samowznoszących).
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
