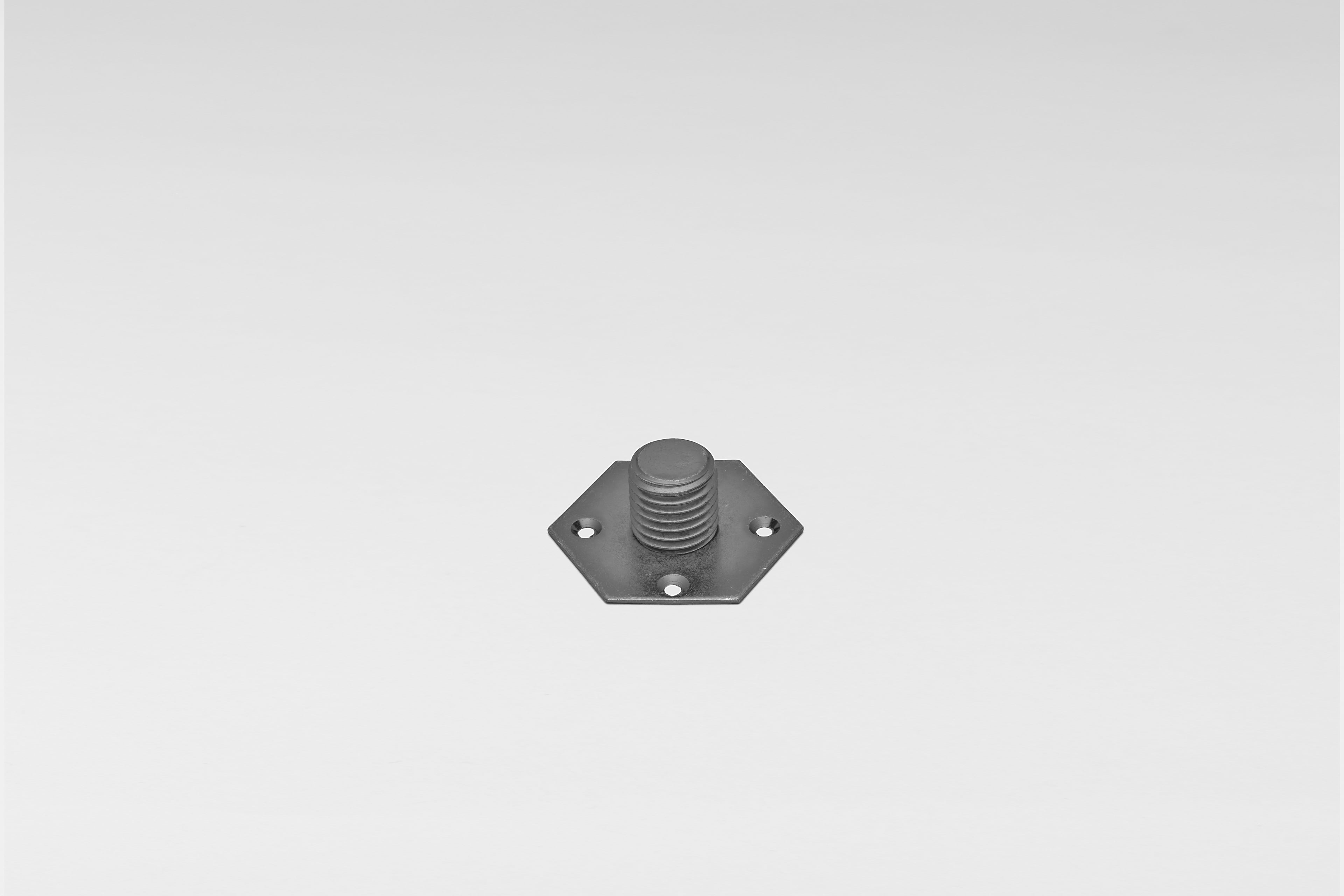

Płyta do przybijania
Płyta do przybijania DYWIDAG to stalowy element stosowany w szalunkach wznoszących, przeznaczony do szybkiego i pewnego mocowania stożków pozycjonujących do poszycia szalunkowego. Dzięki wytrzymałej konstrukcji i precyzyjnemu wykonaniu zapewnia stabilne zakotwienie w elementach betonowych oraz wysoką niezawodność podczas montażu i demontażu szalunku. Płyta jest ocynkowana i współpracuje z systemowymi stożkami pozycjonującymi DYWIDAG.
Korzyści:
Szybki i pewny montaż stożków pozycjonujących Płyta pozwala przybić stożek pozycjonujący od wewnętrznej strony do dowolnego miejsca na poszyciu szalunku dzięki metalowej lub plastikowej płycie gwoździowej, co przyspiesza pracę i ułatwia ustawienie punktów kotwienia.
Brak konieczności wiercenia otworów w poszyciu Dzięki mocowaniu od wewnątrz poszycie szalunkowe nie jest perforowane, co zapobiega jego osłabieniu i wydłuża żywotność elementów szalunkowych.
Kompatybilność z wieloma typami kotew Możliwość stosowania kotwy falistej, halowej lub pętli kotwiącej daje elastyczność w doborze sposobu usztywnienia i dopasowanie do różnych warunków obciążeniowych.
Prosty demontaż i wielofunkcyjne wykorzystanie punktu mocującego
Po zdjęciu szalunku i odkręceniu płyty gwoździowej można zamocować wsporniki za pomocą śruby metrycznej albo wymienić stożek pozycjonujący na stożek do szalunków wznoszących, co zwiększa funkcjonalność systemu bez potrzeby tworzenia nowych punktów kotwienia.
Wysoka trwałość dzięki stalowej konstrukcji i ocynkowaniu
Płyta wykonana ze stali, dodatkowo nasadka sześciokątna jest ocynkowana, co zapewnia odporność na korozję i długą eksploatację w wymagających warunkach budowy.
Nr produktu | Materiał | Kotwa [mm] | S/E1) [mm] | Długość [mm] | Hex2) [mm] | Waga [kg/szt.] |
|---|---|---|---|---|---|---|
15 F 3073/N | Stal | M 24 | 60/60,3 | 25 | 12 | 0,13 |
20 F 3073/N | Stal | M 27 | 65/75,1 | 25 | 12 | 0,2 |
26 E 3073/N | Stal | M 33 | 75/86,6 | 25 | 12 | 0,3 |
1) S = Odległość płaskich powierzchni
E = Odległość narożników
2) Nasadka sześciokątna Ocynkowana, do mocowania stożków pozycjonujących do szalunku. Do demontażu należy użyć klucza imbusowego 15 F 7043
Do zakotwienia szalunków samowznoszących (obciążenia ścinające) można zastosować różne systemy.
Na życzenie opracowujemy i produkujemy również rozwiązania specjalne i produkty o indywidualnym wzornictwie.
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
