Przegroda wodoszczelna typu S

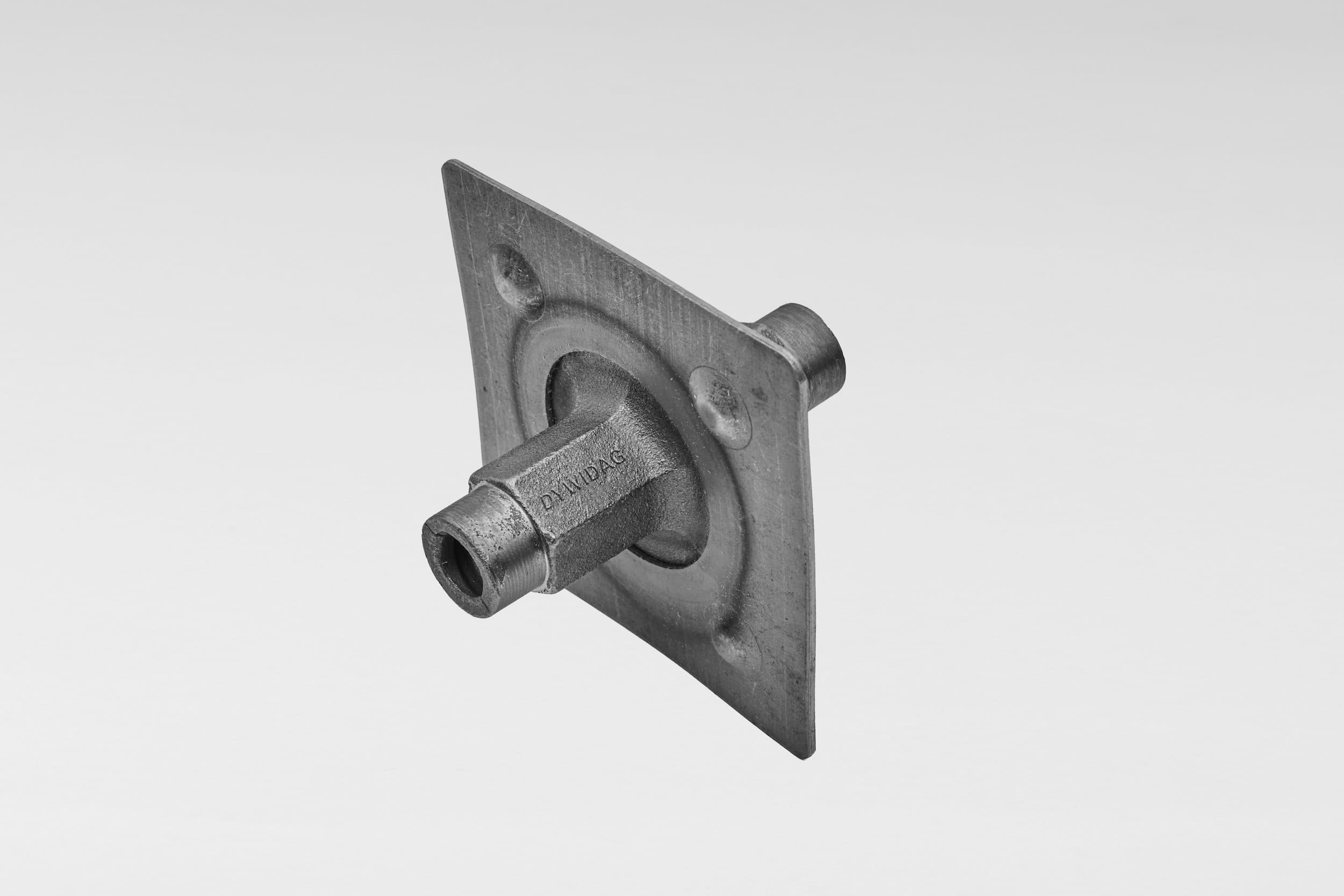

Przegroda wodoszczelna typi S to element systemu szalunkowego DYWIDAG® przeznaczony do trwałego, szczelnego uszczelniania przejść ściągów w konstrukcjach betonowych, zwłaszcza w złączach roboczych i innych miejscach szczególnie narażonych na infiltrację wody. Jest to rozwiązanie dedykowane tam, gdzie wymagane jest wysokie bezpieczeństwo hydroizolacji. Przegroda typu S składa się z płaskiej stalowej płyty 120 × 120 × 2 mm oraz trzpienia (spigot) dopasowanego do rur osłonowych.
Przegroda wodoszczelna typu S jest projektowana jako element szczelny i wytrzymały, zapewniający nieprzepuszczalność połączenia nawet pod znacznym ciśnieniem hydrostatycznym. Przegroda typu S jest częścią pełnego systemu wodoszczelnych ściągów DYWIDAG®, stanowiąc alternatywę dla przegród typu N i G, zależnie od wymagań projektowych oraz rodzaju stosowanych osłon. Dzięki kompatybilności z prętem DYWIDAG®, akcesoriami PE oraz standardowymi płytami dociskowymi, przegroda wodoszczelna typu S może być wykorzystywana w ściągach odzyskiwalnych i tradycyjnych, zapewniając pełną szczelność w miejscu przejścia pręta przez ścianę. Zamontowana prawidłowo, zapobiega migracji wody wzdłuż ściągu oraz chroni konstrukcję przed korozją i zawilgoceniem.
Korzyści:
Trwała i niezawodna szczelność połączeń - przegroda skutecznie uszczelnia strefę przejścia ściągu, uniemożliwiając migrację wody w konstrukcjach narażonych na wilgoć,
Dedykowana do złączy roboczych i konstrukcji wodoszczelnych - idealna do fundamentów, garaży podziemnych, ścian oporowych, zbiorników i konstrukcji retencyjnych,
Kompatybilność z systemem ściągów szalunkowych DYWIDAG® i akcesoriami PE - może pracować w układzie z rurkami ochronnymi, płytami dociskowymi i nakrętkami, również w ściągach odzyskiwalnych,
Wytrzymała konstrukcja stalowa - stalowa płyta i trzpień gwarantują odporność na obciążenia oraz długą żywotność w surowych warunkach betonowania.
Nr produktu | Pręta Ø [mm] | Długość [mm] | Płytki Ø [mm] | Spigot Ø [mm] | Waga [kg/szt.] |
|---|---|---|---|---|---|
15 F 3044 | 15 | 110 | 120 x 120 x 2 | 261) | 0,76 |
20 F 3044 | 20 | 160 | 120 x 120 x 2 | 31 | 1,55 |
1) Do rur o średnicy wewnętrznej 26 mm.
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
