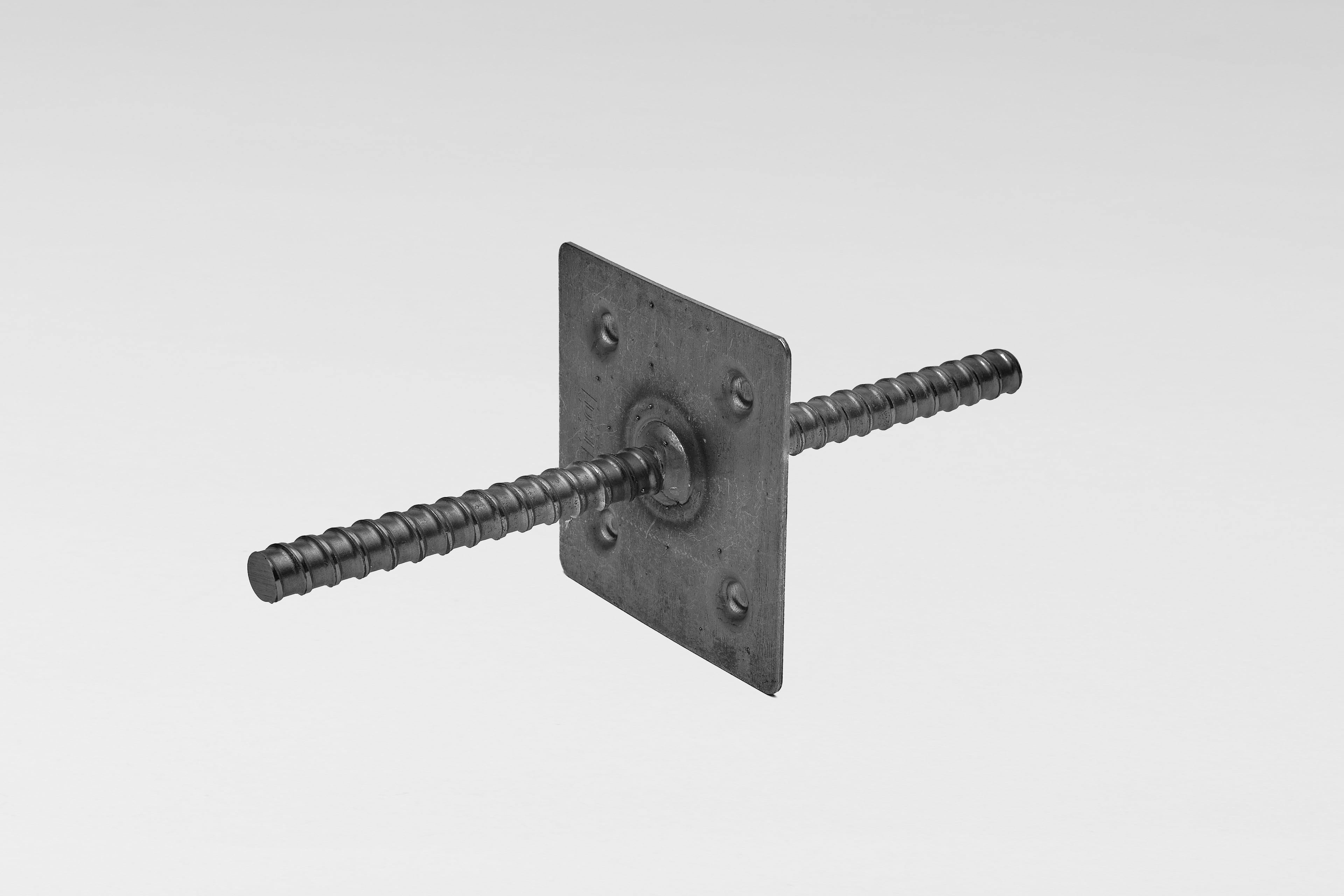

Przegroda wodoszczelna typu N
waterstops type N
Przegroda wodoszczelna typu N to stalowa przegroda wodoszczelna stosowana w systemach szalunkowych DYWIDAG®, której zadaniem jest zapobieganie przeciekaniu wody wzdłuż pręta szalunkowego DYWIDAG® oraz zapewnienie trwałego, szczelnego punktu kotwienia. Element składa się z metalowej płyty o wymiarach 120 × 120 × 2 mm, dostępnej dla średnic prętów 15 mm, 20 mm i 26,5 mm. Przegroda nie zawiera pręta DYWIDAG®, który należy zamówić osobno. Płytę montuje się na pręcie szalunkowym, gdzie pełni rolę bariery zapobiegającej migracji wody przez otwór po ściągu w ścianach betonowych.
Przegroda typu N jest stosowana szczególnie tam, gdzie wymagana jest wysoka szczelność przejść ściągów, np. w zbiornikach, garażach podziemnych, obiektach inżynieryjnych czy konstrukcjach narażonych na parcie wody. Wersja rozszerzona może zawierać także warstwę bentonitową, która dodatkowo samo-uszczelnia strefę przejścia. Przegrody te są certyfikowane na szczelność do 7 bar, zgodnie z normą DIN 1048, co potwierdza ich przydatność do konstrukcji obciążonych wysokim ciśnieniem wody.
Korzyści:
Wysoka ochrona przed przenikaniem wody - efektywnie blokuje możliwość migracji wody wzdłuż pręta DYWIDAG®, zapewniając szczelność połączenia,
Zgodność z wymaganiami szczelności do 7 bar - sprawdza się w konstrukcjach o wysokim parciu hydrostaticznym,
Możliwość stosowania z prętami 15, 20 i 26, 5 mm - uniwersalny komponent kompatybilny z pełnym systemem DYWIDAG®
Dostępna wersja z bentonitem (opcjonalnie) - bentonit zwiększa szczelność, samoczynnie pęczniejąc pod wpływem wody,
Niezbędna w konstrukcjach wodoszczelnych i podziemnych - idealna do zbiorników, parkingów podziemnych, ścian fundamentowych, obiektów inżynieryjnych.
Nr produktu | Pręta Ø [mm] | Rozmiar Płytki [mm] | Waga [kg/szt.] |
|---|---|---|---|
15 FS 3043 | 15 | 120 x 120 x 2 | 0,2 |
20 FS 3043 | 20 | 120 x 120 x 2 | 0,2 |
26 ES 3043 | 26,5 | 120 x 120 x 2 | 0,2 |
Uwaga: tylko płyta bez prętów gwintowanych. Pręty gwintowane należy zamówić oddzielnie.
Obliczenie długości pręta: Długość pręta = grubość ściany minus podwójne obetonowanie stożka.
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
