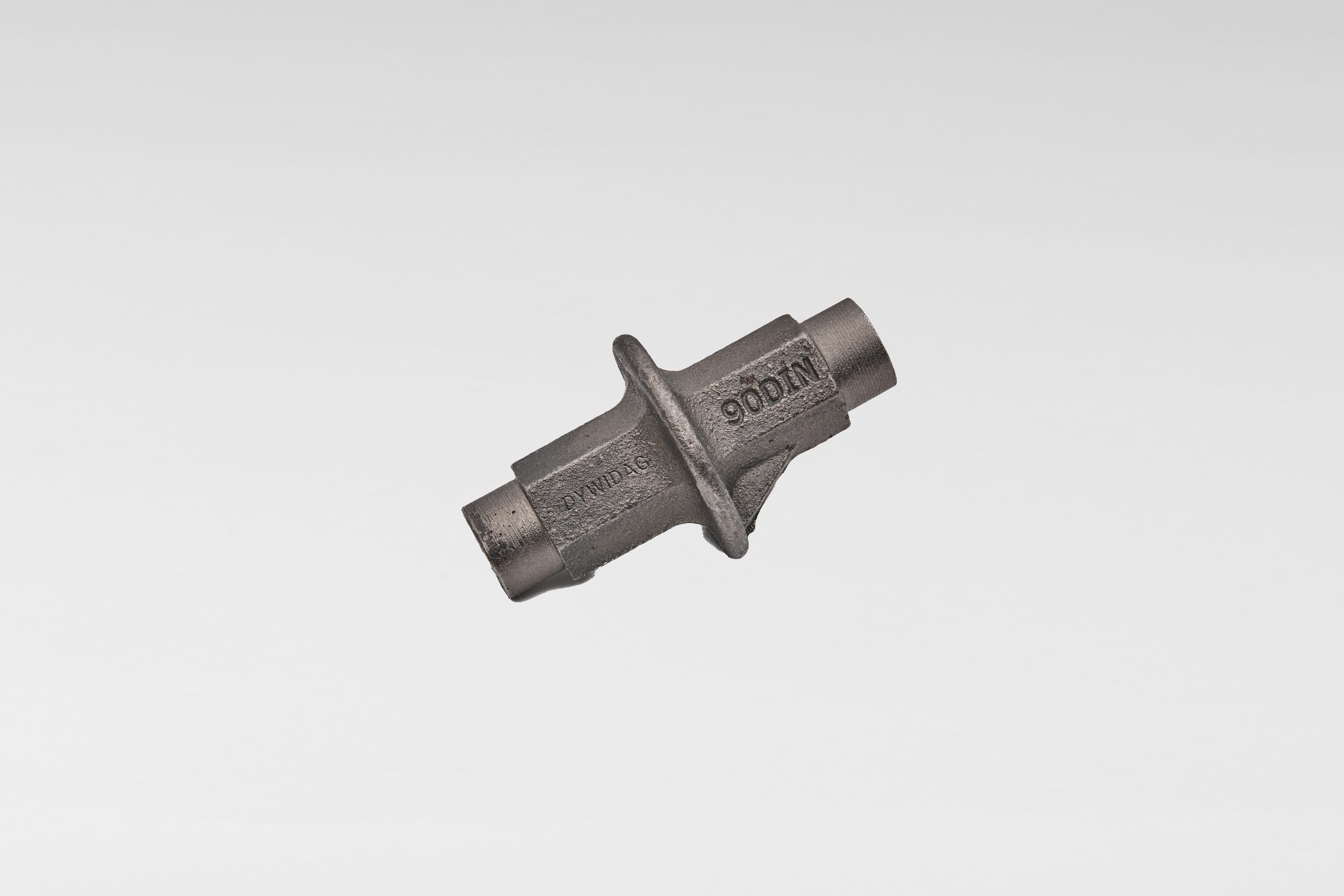

Przegroda wodoszczelna typu G
Przegroda wodoszczelna typu G to element systemu szalunkowego DYWIDAG® zaprojektowany do szczelnego uszczelniania punktów przejścia ściągów oraz zapobiegania przeciekaniu wody w konstrukcjach betonowych. Odpowiada za trwałe, wodoodporne uszczelnienie połączenia, szczególnie w miejscach narażonych na stały kontakt z wodą i wysokie ciśnienie hydrostatyczne. Przegroda typu G składa się z okrągłej płyty stalowej o określonej średnicy oraz krótkiego trzpienia (spigot) dopasowanego do elementów osłonowych, takich jak rurki PE. Występuje w wersjach dla prętów 15 mm oraz 20 mm, z odpowiednio dobranymi wymiarami.
Przegroda typu G jest stosowana w systemach ściągów odzyskiwanych, w połączeniu z rurką PE oraz redukcjami, co umożliwia uzyskanie szczelnego, a jednocześnie demontowalnego punktu kotwienia. Dzięki temu nadaje się szczególnie do konstrukcji, gdzie wymagane jest zarówno szalowanie wielokrotnego użytku, jak i maksymalna szczelność przejść. Przegrody wodoszczelne DYWIDAG®, w tym typ G, są zaprojektowane jako elementy trwale zapobiegające przeciekaniu, spełniające wymagania szczelności odpowiednie dla konstrukcji obciążonych wodą.
Korzyści:
Wysoka szczelność połączeń ściągów - przegroda typu G skutecznie blokuje migrację wody wzdłuż pręta, zapewniając trwałą ochronę konstrukcji,
Kompatybilność z systemami odzyskiwalnych ściągów - idealna do systemów z rurkami PE i redukcjami, umożliwia demontaż pręta i ponowne użycie,
Stabilne i trwałe mocowanie - stalowa konstrukcja oraz trzpień dopasowany do tulei zapewniają pewne oparcie i szczelność nawet przy wysokim parciu hydrostatycznym,
Dostępność dla różnych średnic prętów - wersje dla Ø15 i Ø20 mm umożliwiają dopasowanie do najpopularniejszych konfiguracji systemu DYWIDAG®
Nr produktu | Pręta Ø [mm] | Długość [mm] | Płytki Ø [mm] | Spigot Ø [mm] | Waga [kg/szt.] |
|---|---|---|---|---|---|
15 F 3093 | 15 | 110 | 65 | 261) | 0,55 |
20 F 3093 | 20 | 160 | 80 | 31 | 1,26 |
1) Do rur o średnicy wewnętrznej 26 mm.
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
