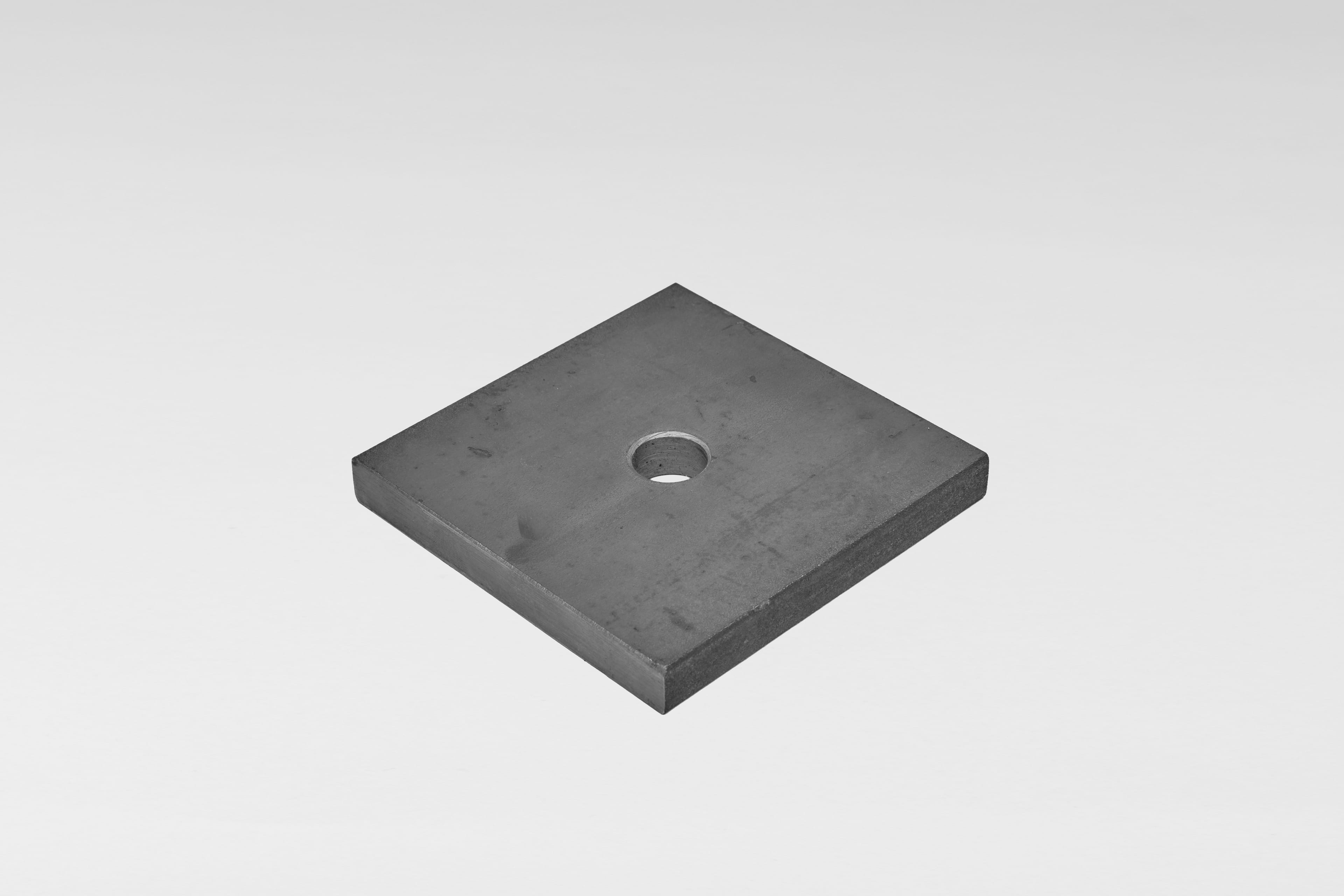

Płyta pełna
Płyta pełna - w połączeniu z nakrętką motylkową lub nakrętką sześciokątną - jest używana do przenoszenia i równomiernego rozkładania obciążeń z pręta gwintowanego DYWIDAG® na konstrukcję szalunku – zarówno drewnianą, jak i stalową. Płyta pełna zapewnia płaskie, sztywne podparcie nakrętki, chroniąc deskowanie przed nadmiernymi odkształceniami oraz punktową koncentracją sił. Dzięki swojej grubości i stabilnej geometrii stanowi niezawodny element do przenoszenia dużych obciążeń wynikających z ciśnienia mieszanki betonowej. Dostępna jest w różnych wymiarach i grubościach (np. 120×120×15 mm dla pręta Ø15 mm), a nośność zależy od:
powierzchni styku płyty,
wytrzymałości podłoża (drewno/stal),
średnicy zastosowanego pręta DYWIDAG®.
Korzyści:
Równomierne rozłożenie obciążenia na powierzchni szalunku - płaska konstrukcja umożliwia równe rozprowadzenie sił z nakrętki na większą powierzchnię, co chroni szalunek przed uszkodzeniami,
Wysoka sztywność i stabilność - jednolita, masywna forma zapewnia stabilne podparcie dla dużych sił zamykających system DYWIDAG® w trakcie betonowania,
Uniwersalne zastosowanie – drewno i stal - może być stosowana zarówno na drewnianych, jak i stalowych elementach, co zwiększa jej użyteczność na budowie.
Pełna kompatybilność z nakrętkami skrzydełkowymi i sześciokątnymi DYWIDAG® - płyta została zaprojektowana do pracy z obiema wersjami nakrętek, co daje elastyczność konfiguracji i prostotę montażu,
Dostępność w wersji ocynkowanej - produkowana także w wersjach ocynkowanych (V), co zwiększa trwałość w wymagających warunkach budowlanych.
IJest używana do drewnianych lub stalowych szalunków w połączeniu z nakrętką motylkową lub nakrętką sześciokątną do przenoszenia obciążeń. Nośność zależy od powierzchni styku, dopuszczalnego nacisku łożyska i zastosowanego pręta gwintowanego.
Nr produktu | Pręta Ø [mm] | Wymiary* [mm] | Otwór Ø [mm] | Waga [kg/szt.] |
|---|---|---|---|---|
15 F 2122 | 15 | 120 x 120 x 15 | 20 | 1,60 |
20 F 2122 | 20 | 120 x 120 x 20 | 25 | 2,15 |
26 E 2122 | 26,5 | 150 x 120 x 30 | 32 | 4,00 |
*Inne wymiary dostępne na zapytanie
Wszystkie płyty są także dostępne w wersji ocynkowanej – Nr Produktu …/V (przykład: 15 F 2122/V)
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
