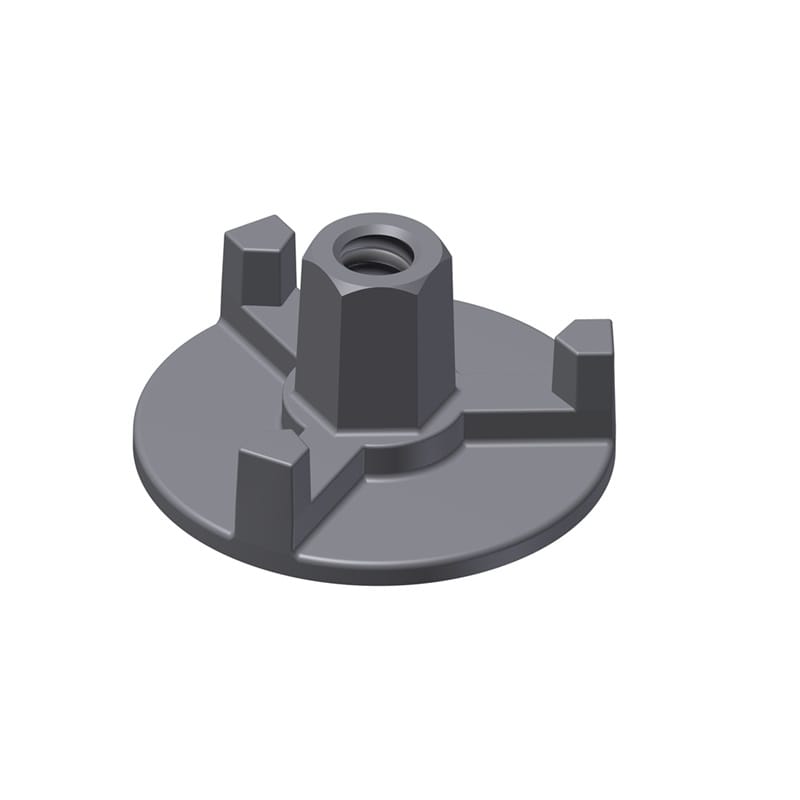

Nakrętka talerzowa

Nakrętka talerzowa DYWIDAG® to element systemu szalunkowego przeznaczony do współpracy z prętami gwintowanymi DYWIDAG®. Jej zadaniem jest przenoszenie sił docisku z pręta na powierzchnię szalunku oraz stabilne zamknięcie układu formującego. Konstrukcja z poszerzoną podstawą („talerzem”) zapewnia równomierne rozłożenie obciążeń, co chroni deskowanie przed punktowym przeciążeniem.

Dzięki dużym skrzydełkom nakrętkę można dokręcać i luzować ręcznie, bez potrzeby używania narzędzi. To znacząco przyspiesza montaż i demontaż form. W razie potrzeby możliwe jest również użycie klucza sześciokątnego, młotka lub samego pręta gwintowanego, co zapewnia pełną elastyczność na budowie.

Korzyści:

Równomierne rozłożenie obciążenia na powierzchni szalunku - dzięki talerzowej podstawie naciski z pręta są rozpraszane na większą powierzchnię, co zwiększa bezpieczeństwo i wydłuża żywotność deskowania,
Szybki i beznarzędziowy montaż - duże skrzydełka umożliwiają szybkie operowanie nakrętką bez narzędzi, co usprawnia pracę i zmniejsza czas przygotowania form,
Uniwersalność w systemie ściągów szalunkowych DYWIDAG® - nakrętka współpracuje z prętami DYWIDAG® o różnych średnicach, co pozwala na zastosowanie jej zarówno w drewnianych, jak i stalowych elementach szalunkowych,
Wytrzymałość i pewność połączenia - wykonana ze stali wysokiej jakości, gwarantuje stabilne i trwałe przenoszenie sił w całym układzie szalunku.

Produkt jest dostępny w 5 różnych rozmiarach.

Różni się od nakrętki motylkowej rozmiarem cokoła umożliwiającego bezpośrednie mocowanie. Można ją przykręcać lub odkręcać za pomocą klucza imbusowego lub młotka.

Nr produktu	Pręta Ø [mm]	Ø Płytk [mm]	Wysokość [mm]	Hex [mm]	Otwór Ø¹⁾[mm]	Waga [kg/szt.]
12 F 2072	12	70	50	24	-	0,45
15 F 2072/70	15	70	53	27	≤ 35	0,53
15 F 2072/100	15	100	53	27	≤ 35	0,7
15 F 2072/130	15	130	53	27	≤ 35	0,9
20 F 2072/130	20	130	65	36	≤ 40	1,53

1) Maksymalna średnica otworu

Odlewany, ocynkowany

Instrukcje bezpieczeństwa

Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG^® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
