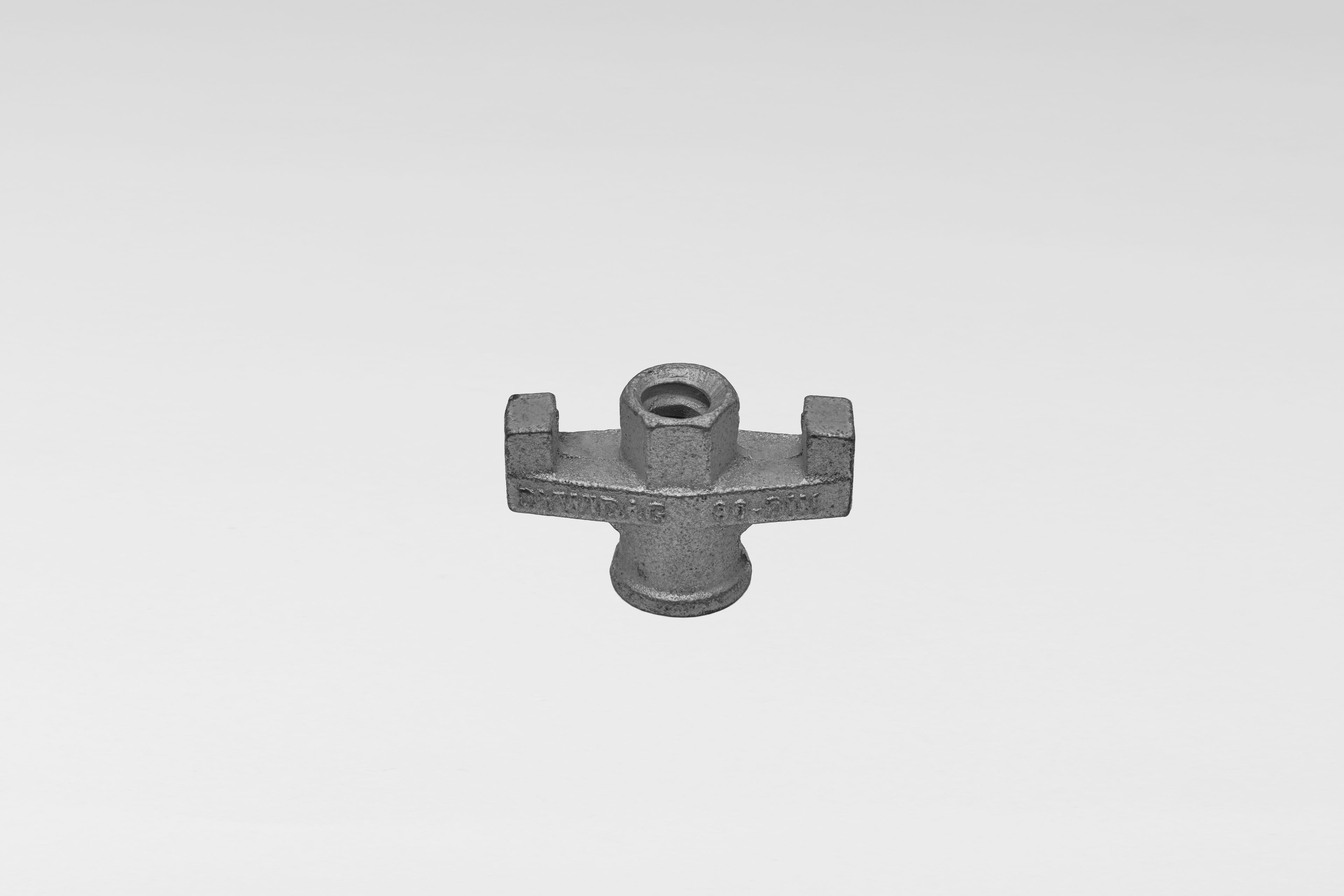

Nakrętka motylkowa
Nakrętka motylkowa DYWIDAG® to element systemu szalunkowego przeznaczony do współpracy z prętami gwintowanymi DYWIDAG®. Jej konstrukcja pozwala na ręczne dokręcanie i luzowanie, bez użycia narzędzi, dzięki czemu znacząco przyspiesza montaż i demontaż form. Nakrętka może być stosowana zarówno z drewnianymi, jak i stalowymi szalunkami, stanowiąc punkt docisku w systemie. W połączeniu z płytami nośnymi (np. Płyta pełna czy Podkładka) zapewnia skuteczne przenoszenie obciążeń z systemu ściągów na deskowanie. Nakrętka może być dokręcana ręcznie, kluczem sześciokątnym lub nawet samym prętem gwintowanym — daje to dużą elastyczność w warunkach budowy oraz pozwala na przezwyciężenie oporu przy mocno obciążonym szalunku.
Korzyści:
Szybki montaż bez narzędzi - skrzydełka umożliwiają pełne operowanie nakrętką ręcznie, co znacząco przyspiesza pracę,
Mocne i pewne połączenie - stalowa konstrukcja zapewnia trwałość oraz odporność na duże obciążenia generowane przez ciśnienie betonu,
Uniwersalność - kompatybilna z różnymi średnicami prętów i różnymi typami płyt nośnych, dzięki czemu działa w pełnym systemie DYWIDAG® ,
Możliwość użycia narzędzi - w razie potrzeby można użyć klucza lub pręta, aby dodatkowo dociągnąć połączenie.
Zastosowanie nakrętki motylkowej DYWIDAG
Docisk i zamykanie systemu szalunkowego – współpracuje z prętem DYWIDAG®, zapewniając pewne i stabilne zamocowanie,
Przenoszenie obciążeń w połączeniu z płytami (Podkładka, Płyta pełna),
Szalunki drewniane i stalowe - jest uniwersalna i stosowana w różnych typach systemów szalunkowych.
Nr produktu | Pręta Ø [mm] | Wysokość [mm] | Hex [mm] | Waga [kg/szt.] |
|---|---|---|---|---|
12 F 2071 | 12 | 50 | 24 | 0,19 |
15 F 2071 | 15 | 55 | 27 | 0,35 |
20 F 2177 | 20 | 60 | 36 | 0,48 |
26 E 2177 | 26,5 | 65 | 46 | 0,87 |
Odlewany, ocynkowany
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
