Głowice kotwiące

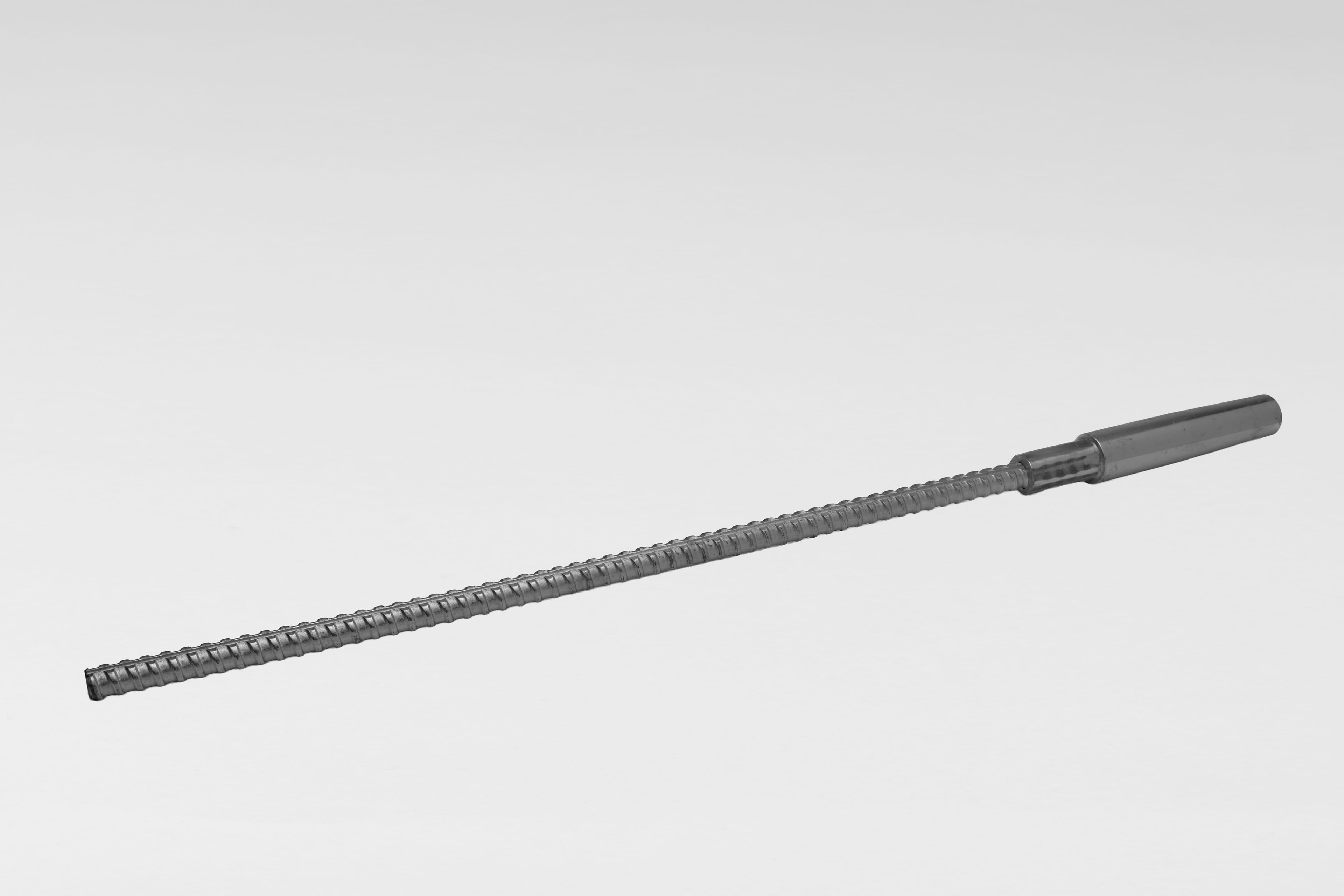

Głowice kotwiące DYWIDAG® to wysokiej klasy, bezpieczne i łatwe w obsłudze elementy systemu ściągów DYWIDAG®, zapewniające stabilne kotwienie szalunków jednostronnych oraz brak konieczności usuwania pozostałości kotew z betonu. Głowice kotwiące DYWIDAG, znane również jako Shebolts, to specjalne łączniki składające się z pręta gwintowanego z mocno dociśniętym, stożkowym łącznikiem (coupler). Konstrukcja ta umożliwia bezpieczne i efektywne kotwienie szalunków jednostronnych oraz pracę w układach z kotwami pętlowymi lub hakowymi osadzonymi w betonie. Dzięki temu system jest szczególnie przydatny przy ścianach przylegających do istniejących konstrukcji, betonowaniu elementów jednostronnych czy szalunkach, które muszą być szczelne i nie mogą być przewiercone na wylot.
Korzyści:
Wysoka ochrona przed przenikaniem wody - efektywnie blokuje możliwość migracji wody wzdłuż pręta DYWIDAG®, zapewniając szczelność połączenia,
Brak konieczności cięcia kotew – oszczędność czasu i wyższa estetyka powierzchni,
Szybki i prosty demontaż dzięki wbudowanemu gniazdu HEX,
Brak elementów wystających z betonu po zakończeniu prac,
Pełna zgodność z systemem DYWIDAG®,
Bezpieczne i wytrzymałe przenoszenie obciążeń w szalunkach jednostronnych.
Stożkowa główka kotwy jest przykręcona na obu końcach, dzięki czemu obie kotwy mogą być osadzone bez wystających końców i jest używana do mocowania szalunków jednostronnych lub do podobnych zastosowań.
Po demontażu szalunku łącznik można odkręcić od płyty podstawy za pomocą gniazda sześciokątnego, które jest wciśnięte za stożkiem.
Po usunięciu łącznika, końce kotew pętlowych lub hakowych nie muszą być odcinane piłą tarczową. Końce znajdują się około 5 cm poniżej krawędzi betonu. Stożkowy otwór należy po prostu wypełnić.
Nr produktu | Ø Pręta [mm]
| Ø1/Ø21 [mm]
| Rozmiar klucza [mm]
| Długość2 [mm]
| Waga[kg/szt.]
|
|---|---|---|---|---|---|
15 F 3045/28 | 15 | 28/32 | 24 | 200/750 | 1,75 |
20 F 3045 | 20 | 33/46 | 30 | 200/650 | 2,5 |
26 ES 3045 | 265 | 40/54 | 46 | 210/650 | 4,7 |
1) Ø1 = średnica dolnego stożka
Ø2 = średnica górnego stożka
2) Długość łącznika wraz z gniazdem sześciokątnym/długość całkowita ocynkowana
Instrukcje bezpieczeństwa
Odpowiednie użycie ściągów szalunkowych i akcesoriów jest konieczne, aby zapobiec wypadkom i awariom. Wszystkie produkty są przeznaczone do stosowania przez wykwalifikowanych i doświadczonych pracowników. Użytkownik jest odpowiedzialny za ciągłe sprawdzanie sprzętu roboczego pod kątem zużycia i utylizacji zużytych części. Niewłaściwe użytkowanie systemu ściąg szalunkowych DYWIDAG® może narazić pracowników na niebezpieczeństwo, które może skutkować poważnymi obrażeniami lub nawet śmiercią.
