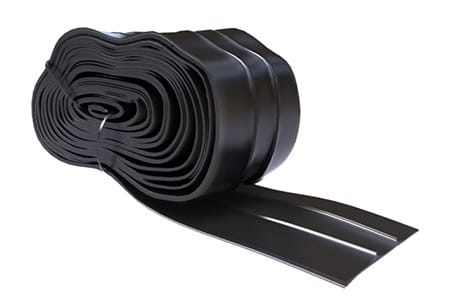

Taśma PVC
Taśmy PVC - służą do uszczelniania poziomych i pionowych przerw roboczych oraz dylatacyjnych w konstrukcjach betonowych i żelbetowych.

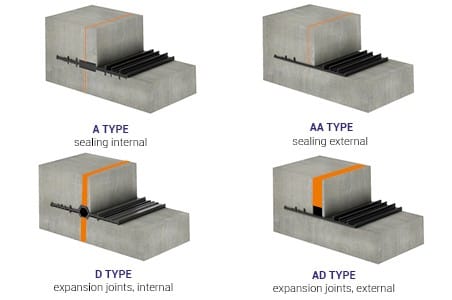

Typy taśm:
Typ A - uszczelniające, stowane w przerwach roboczych
Typ D - uszczelniające, z kanałem stosowane w dylatacjach





PVC Tape
TYP | RODZAJ TAŚMY | SZEROKOŚĆ TAŚMY [cm] | SZEROKOŚĆ DYLATACJI [mm] | ILOŚC [m/rol] |
---|---|---|---|---|
A 150 | wewnętrzna | 150 | - | 25 |
A 190 | wewnętrzna | 190 | - | 25 |
A 240 | wewnętrzna | 240 | - | 25 |
A 320 | wewnętrzna | 320 | - | 25 |
D 190 | wewnętrzna | 190 | 10 | 25 |
D 240 | wewnętrzna | 240 | 20 | 25 |
D 320 | wewnętrzna | 320 | 20 | 25 |
AA 190 | zewnętrzna | 190 | - | 25 |
AA 240 | zewnętrzna | 240 | - | 25 |
AA 320 | zewnętrzna | 320 | - | 25 |
AD 190 | zewnętrzna | 190 | 20 | 25 |
AD 240 | zewnętrzna | 240 | 20 | 25 |
AD 320 | zewnętrzna | 320 | 20 | 25 |
M88 | wewnętrzna | 127 | - | 3-5 |
M66 | wewnętrzna | 105 | - | 3-5 |
Taśmy PVC kątowe - taśmy profilowe stosowane przy uszczelnianiu przerw roboczych i dylatacyjnych.
Typy taśm:

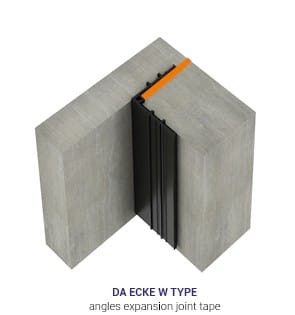

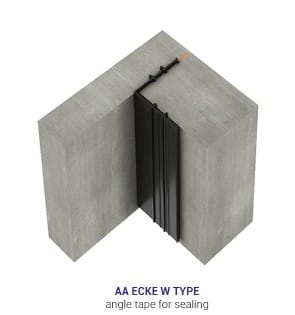

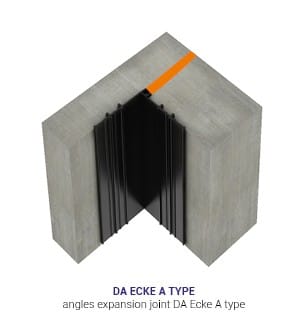

Typ Ecke - kątowe taśmy uszczelniające i dylatacyjne
Typ FV - taśmy zamykające
Wersja I - taśmy PVC zwykłe
Wersja II - specjalne (bitumo- i olejoodporne)

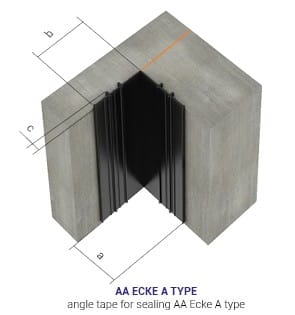

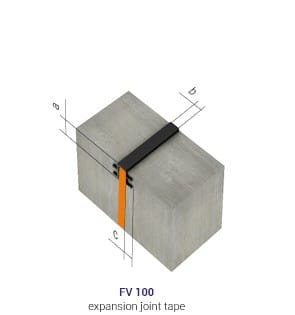

TYP | SZEROKOŚĆ b [mm] | WYSOKOŚĆ a [mm] | WYSOKOŚĆ c [mm] | ILOŚĆ PROFILI KOTWICZĄCYCH | ILOŚĆ [m/rol] |
---|---|---|---|---|---|
AA 240 Ecke A | 125 | 125 | 20 | 4 | 25 |
AA 240 Ecke W | 125 | 125 | 20 | 4 | 25 |
AA 320 Ecke A | 165 | 165 | 20 | 6 | 25 |
AA 320 Ecke W | 165 | 165 | 20 | 6 | 25 |
AD 240 Ecke A | 125 | 125 | 20 | 4 | 25 |
AD 240 Ecke W | 125 | 125 | 20 | 4 | 25 |
AD 320 Ecke A | 165 | 165 | 20 | 6 | 25 |
AD 320 Ecke W | 165 | 165 | 20 | 6 | 25 |

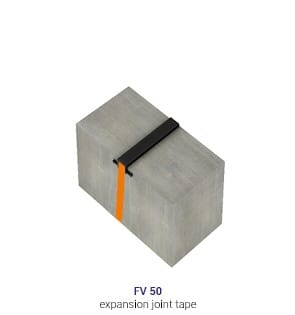

FV 50/30 | 50 | 30 | 20 | 2 | 25 |
FV 70/30/40 | 70 | 30 | 40 | 2 | 25 |
FV 100/30 | 95 | 30 | 20 | 4 | 25 |
FV 140/30 | 140 | 30 | 20 | 6 | 25 |
FV 140/40 | 140 | 30 | 35 | 4 | 25 |
Ważne: o szczegółowe rozwiązania należy pytać dział techniczny.
Zalecenie ogólne:
Podczas montażu należy przestrzegać zasad BHP - powinno się nosić rękawice ochronne oraz ubrania robocze z długim rękawem.
Chronić przed słońcem, uszkodzeniami mechanicznymi oraz wpływem niekorzystnych warunków chemicznych.
ETAP 1

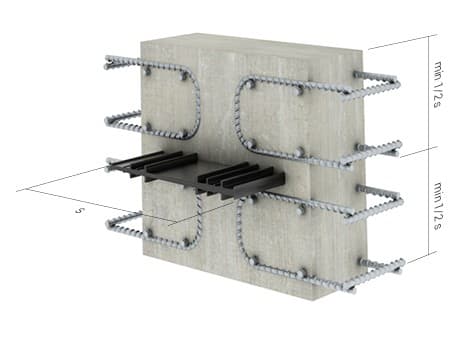

Szerokość: s = 1/2 x G Minimalna grubość betonu: g = 1/2 x s

ETAP 2

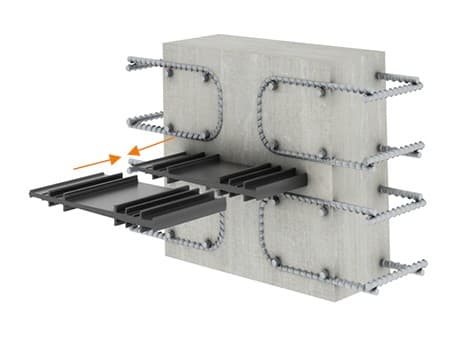

Zgrzewanie i łączenie kolejnych odcinków taśm, pamiętając o zachowaniu ciągłości oporu.

ETAP 3

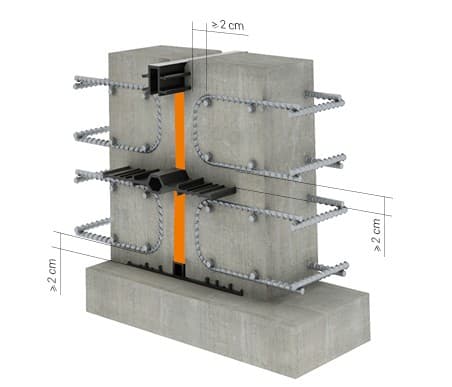

Otulina betonu między taśmami a zbrojeniem powinna wynosić min. 20 mm.

ETAP 4

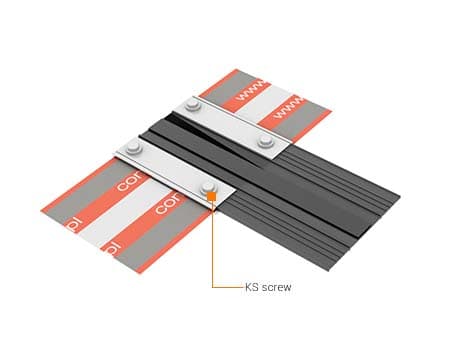

Łączenie taśmy Contaflexactiv z taśmami PVC przy użyciu łącznikow śrubowych KS.
